РПД-И (РПД-В, РПД-ИВ) Датчики давления измерительные

Тип РПД-И (РПД-В, РПД-ИВ).

Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали. При использовании прибора для измерений в агрессивной, вязкой или абразивной среде необходимо защитить чувствительный элемент РПД, установив датчик в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства, включая системы водоснабжения, вентиляции и теплоснабжения.

Класс точности:   0,25* / 0,5 / 1,0      ( * — для диапазонов от 0,1 МПа)

Диапазон измерений давлений

Тип	Единицы измерения	Диапазон
РПД-И	кПа	0…10 / 16 / 25 / 40 / 60
	МПа	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
РПД-В	МПа	−0,1…0
РПД-ИВ	МПа	−0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

 Предельное давление перегрузки:    200% от ВПИ, кроме РПД-И 0...100 МПа, РПД-В, РПД-ИВ

Диапазон рабочих температур, °C:   Окружающая среда: −40…+100;   Измеряемая среда: −40…+100

Выходной сигнал, мА:    4…20

Напряжение питания, В:    12…36

Потребляемая мощность, Вт:   Не более 1

Время отклика, мс:   ≤5

Корпус и штуцер:  IP65, нержавеющая сталь 08Х17Н13М2

Электрическое присоединение: Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом

Разъем М12х1 (4 pin) пластик**
** — под заказ

Резьба присоединения: G¼, G½ или М20×1,5

Межповерочный интервал: 5 лет

Климатическое исполнение: Группа В3 по ГОСТ Р 52931;  климатическое исполнение УХЛ  категории 3.1 по ГОСТ 15150

Техническая документация: НСРП. 421262.001ТУ,    ГОСТ 22520-85

Датчики давления РПД

* — под заказ

Дополнительные опции

   * — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

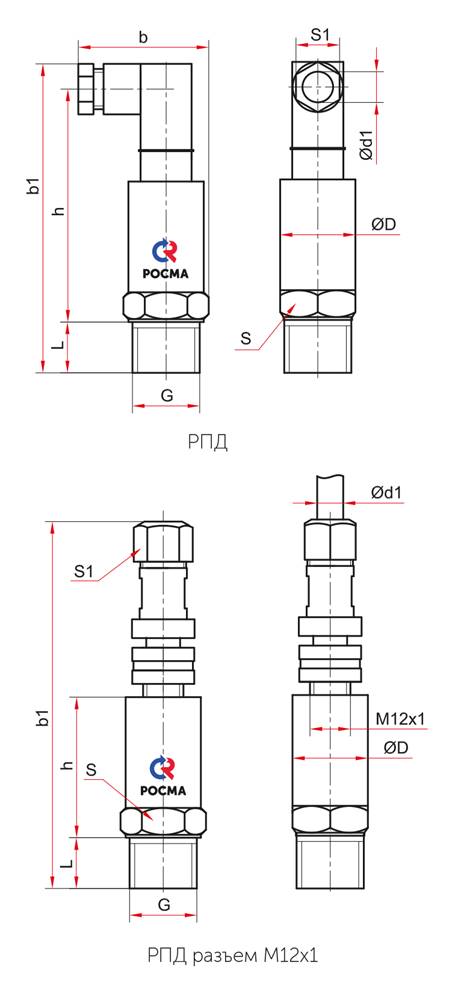

   Чертежи:

 Основные размеры (мм), вес (кг)

Монтаж и эксплуатация

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.

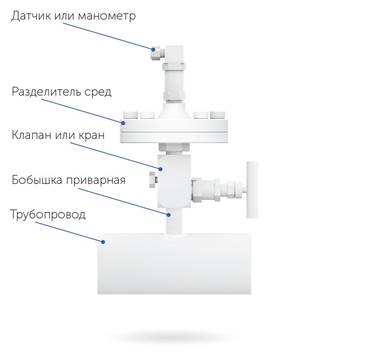

Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для уменьшения влияния температуры среды на точность измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
