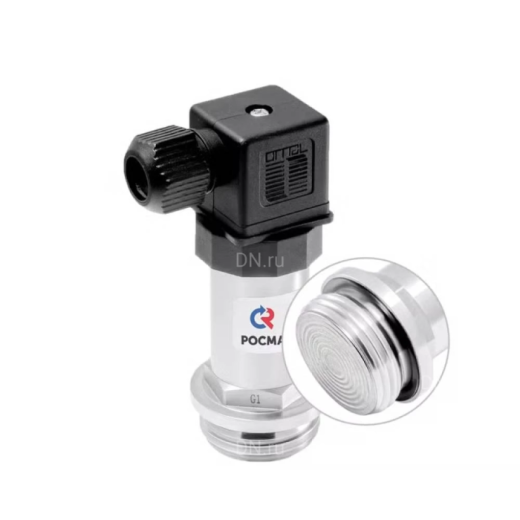

Тип РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ). Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Тип РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ). Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.
Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.
Область применения: пищевая и фармацевтическая промышленность.
Класс точности: 0,5
Диапазон измерений давлений, МПа:
|
РПД-И-ФМ |
G½, |
0… 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
|
G1 |
0… 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
|
|
РПД-В-ФМ |
G½, |
-0,1…0 |
|
РПД-ИВ-ФМ |
-0,1...0,3 / 0,5 / 0,9 |
Диапазон рабочих температур, °C: Окружающая среда: −10…+100; Измеряемая среда: −10…+100
Выходной сигнал, мА: 4…20
Напряжение питания, В: 12…36
Потребляемая мощность, Вт: Не более 1
Время отклика, мс: ≤5
Корпус и штуцер: IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение: Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом.
Разъем М12х1 (4 pin) пластик*, * — под заказ
Резьба присоединения**: G½ фронтальная мембрана, М20×1,5 фронтальная мембрана, G1 фронтальная мембрана, * — под заказ другие резьбы
Межповерочный интервал: 5 лет
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: НСРП. 421262.001ТУ, ГОСТ 22520–85
Датчики давления РПД-И-ФМ
|
Тип |
Класс точности |
Выходной сигнал |
Диапазон измерений давлений, МПа |
Резьба присоединения |
|
РПД-И-ФМ |
0,5 |
4…20 мА |
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
G½; M20×1,5 |
|
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G1 |
|||
|
РПД-В-ФМ |
-0,1…0 |
G½; M20×1,5 |
||
|
РПД-ИВ-ФМ |
-0,1...0,3 / 0,5 / 0,9 |
G½; M20×1,5 |
||
|
РПД-И-ФМ |
0,5 |
4…20 мА |
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
G½; M20×1,5 |
|
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G1 |
|||
|
РПД-В-ФМ |
-0,1…0 |
G½; M20×1,5 |
||
|
РПД-ИВ-ФМ |
-0,1...0,3 / 0,5 / 0,9 |
G½; M20×1,5 |
Дополнительные опции
- Свидетельство о поверке к нумерованному прибору
- Протокол поверки к прибору
- Индивидуальный паспорт на нумерованный прибор
- Первичная заводская поверка
- Периодическая поверка
Дополнительное оборудование

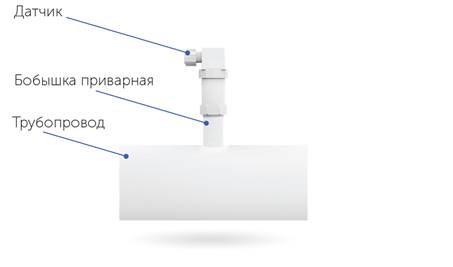

Бобышки из нержавеющей стали
Бобышки являются дополнительными элементами, которые предназначены для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены.
Бобышки из нержавеющей стали используются для установки измерительных приборов и оборудования при работе с агрессивными жидкими и газообразными, не вязкими и не кристаллизующимися измеряемыми средами с температурой до 200 °C.
Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужный прибор.
В нашем ассортименте представлены бобышки для манометров, термометров и датчиков давления с метрической резьбой присоединения, дюймовой или NPT.
Рабочее давление, МПа: 60
Материал: Нержавеющая сталь 08Х18Н10
Техническая документация: ТУ 4218-001-4719015564-2015

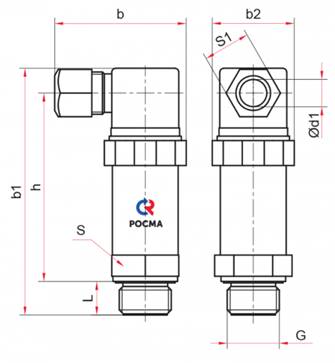

Чертежи
Основные размеры (мм), вес (кг)
|
Тип |
D |
L |
b |
b1 |
b2 |
h |
S |
S1 |
d1 |
G |
Вес |
|
РПД-И-ФМ |
27 |
12 |
52 |
98 |
33 |
76 |
27 |
19 |
8 |
G½ или |
0,17 |
|
54 |
7,2 |
G1 |
0,23 |
Монтаж и эксплуатация
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №14, которые позволяют осуществить монтаж заподлицо.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
