Реле предназначено для управления аварийной сигнализацией путем переключения электрической цепи при падении давления в системе.
Порог срабатывания реле и дифференциал настраивается пользователем.
- Надежность – цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу реле.
- Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика

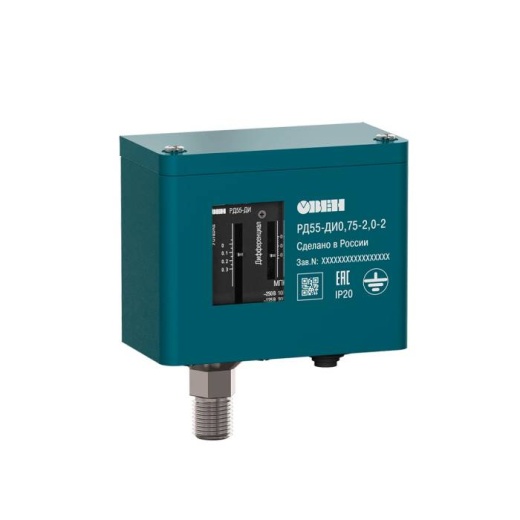

РД55-ДИ представляет собой механическое реле избыточного давления.
Реле предназначено для управления аварийной сигнализацией путем переключения электрической цепи при падении давления в системе. Порог срабатывания реле и дифференциал настраивается пользователем.
Реле давления РД55-ДИ применяется для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.
Для дополнительной защиты реле РД55-ДИ от механических повреждений, пыли и влаги рекомендуем использовать защитный корпус для реле IP55.
Среда измерения: Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси.
Отличительные особенности:
- Надежность – цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу реле.
- Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
Основные характеристики:
- Коммутируемый ток – 10 А, 250 В AC.
- Контролируемое давление – избыточное до 1,4 МПа.
- Присоединение к процессу – штуцер G1/2′′, G1/4′′.
- Максимальное рабочее давление – до 2 МПа.
- Выходной сигнал – однополюсный перекидной контакт SPDT.
Модификации:
|
Модификация |
Диапазон задаваемой уставки, МПа |
Максимальное рабочее давление, МПа |
Дифференциал (Рдиф.), кПа |
Штуцер подключения к процессу |
|
РД55-ДИ0,3-1,65-1 |
-0,05...0,3 |
1.65 |
35...150 |
G1/2" |
|
РД55-ДИ0,3-1,65-2 |
-0,05...0,3 |
1.65 |
35...150 |
G1/4" |
|
РД55-ДИ0,75-2,0-1 |
-0,02…0,75 |
2 |
70...400 |
G1/2" |
|
РД55-ДИ0,75-2,0-2 |
-0,02…0,75 |
2 |
70...400 |
G1/4" |
|
РД55-ДИ1,4-2,0-1 |
0,2…1,4 |
2 |
100...400 |
G1/2" |
|
РД55-ДИ1,4-2,0-2 |
0,2…1,4 |
2 |
100...400 |
G1/4" |
Технические характеристики:
|
Параметр |
Значение |
||
|
Общие характеристики |
|||
|
|
РД55-ДИ0,3 |
РД55-ДИ0,75 |
РД55-ДИ1,4 |
|
Диапазон задаваемой уставки избыточного давления (Руст.) |
-0,05...0,3 МПа |
-0,02…0,75 МПа |
0,2…1,4 МПа |
|
Диапазон задания дифференциала (Рдиф.) |
35...150 кПа |
70...400 кПа |
100...400 кПа |
|
Максимальное рабочее давление |
1,65 МПа |
2,0 МПа |
2,0 МПа |
|
Характеристики контактной группы реле |
|||
|
Тип управляющего выхода |
Однополюсный перекидной контакт SPDT |
||
|
Максимальный ток при напряжении переменного тока 125 VAC |
Полная нагрузка: 20 А Пусковой ток: 72 А |
||
|
Максимальный ток при напряжении переменного тока 250 VAC |
Полная нагрузка: 10 А Пусковой ток: 72 А |
||
|
Максимальный ток при напряжении постоянного тока 24 VDC |
Полная нагрузка: 8 А Пусковой ток: 64 А |
||
|
Конструктивные параметры |
|||
|
Подвод давления к прибору |
G1/2’’; G1/4’’ |
||
|
Степень защиты по ГОСТ 14254 |
IP20 |
||
|
Масса прибора, не более |
Без упаковки: 400 г С упаковкой: 450 г |
||
|
Материал корпуса |
Гальвалюм |
||
|
Материал штуцеров |
Никелированная латунь |
||
|
Материал крышки |
Пластик |
||
|
Характеристики надежности |
|
|
Срок службы, не менее |
5 лет |
|
Условия эксплуатации |
|
|
Температура измеряемой среды |
-40…+120 °С |
|
Температура окружающей среды |
-40…+65 °С |
|
Относительная влажность, не более |
85 % (при +25 °С) |
|
Атмосферное давление |
84...106,7 кПа |

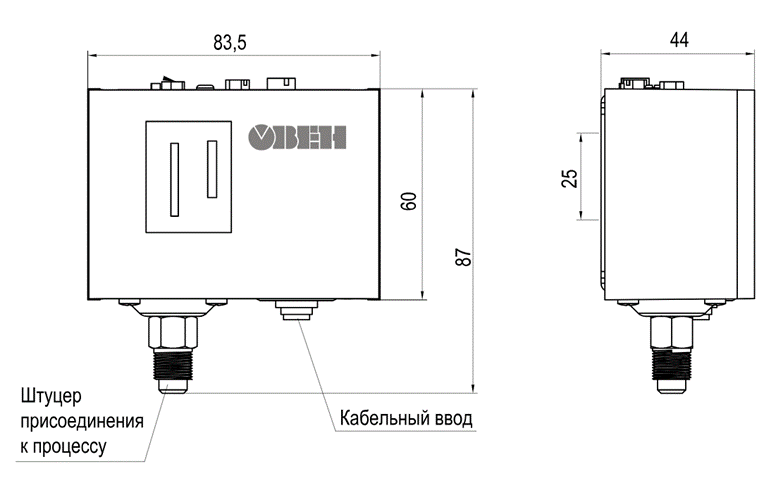

Габаритные размеры:
Схема подключения и диаграмма работы:
