Датчики-реле давления используются для контроля избыточного давления (ДРД-..., ДРД-...Н) и вакуумметрического давления (ДРД-...Т) газа или воздуха в системах газоснабжения и вентиляции. Датчики контролируют величину давления и при достижении установленных значений обеспечивают выдачу соответствующего сигнала на систему автоматики и управления.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Область применения
Датчики давления используются для контроля избыточного давления (напора) и вакуумметрического давления (тяги) природного, сжиженного газа и воздуха в системах газоснабжения и вентиляции.
Корпусные детали датчика выполнены из коррозионно-стойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы. Величина давления срабатывания устанавливается с помощью винта со шкалой.
Электрические провода присоединяются контактными зажимными винтами.

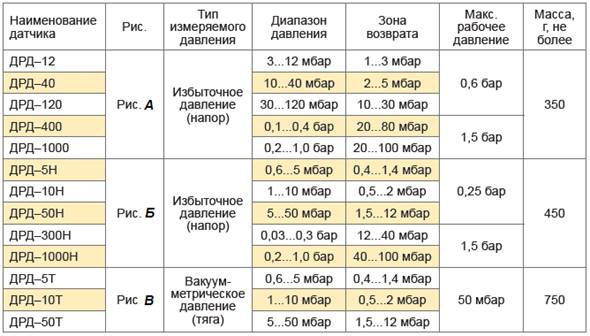

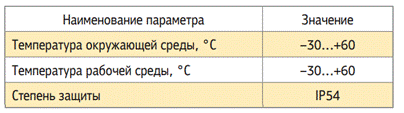

Технические данные:

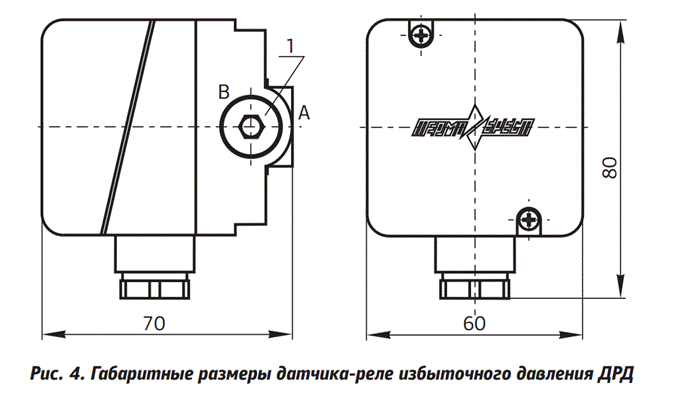

Датчики-реле избыточного давления ДРД подключаются к системе с помощью резьбовых (G¼) отверстий А и В. При этом, если давление подается через отверстие А, то отверстие В закрывается заглушкой 1 и наоборот.
Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра.
При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

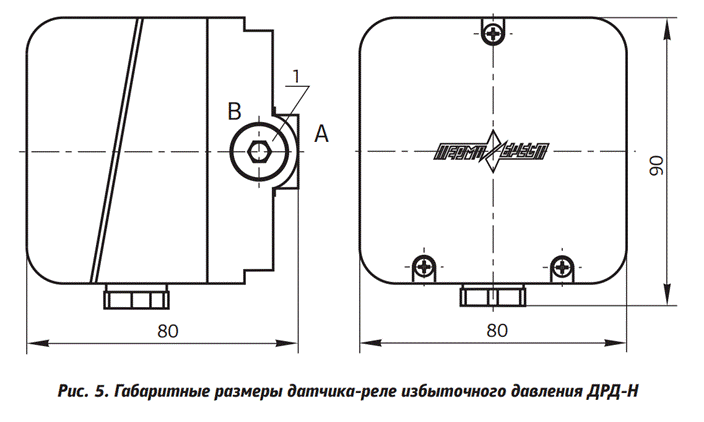

Датчики-реле избыточного давления ДРД-Н (рис. 1) подключаются к системе с помощью резьбовых (G¼) отверстий А и В. При этом, если давление подается через отверстие А, отверстие В закрывается заглушкой 1 и наоборот.

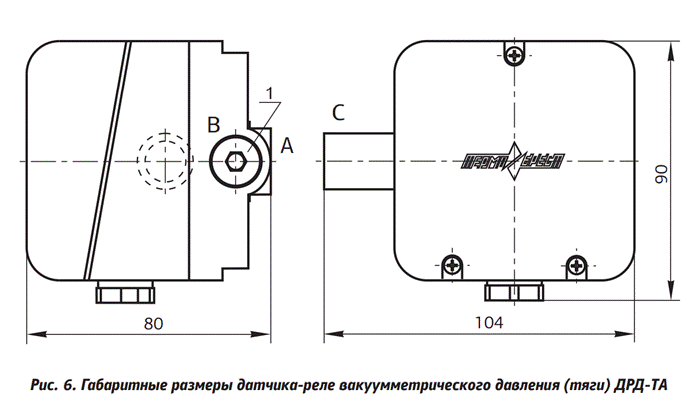

Датчики-реле вакуумметрического давления ДРД-ТA (рис. 2) подключаются к системе с помощью резьбового отверстия С. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой).
Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении).
При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра.
При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
Датчики-реле вакуумметрического давления ДРД-ТA настроены только на повышение измеряемого давления. Поэтому исполнение только А.

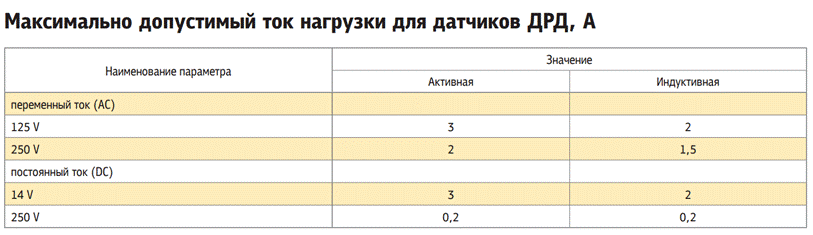

Датчики-реле избыточного давления ДРД-Н и вакуумметрического давления ДРД-Т предназначены для коммутации мощности не более 300 ВА (cos φ=0,6) при напряжении 220 В для цепей переменного тока с частотой 50 Гц и 70 ВА при напряжении 24 В для постоянного тока.
