Датчики-реле давления серии ДРД электронного типа «ТермоБрест»

Область применения

Датчики-реле давления электронного типа соответствуют ТУ РБ 200020142.025-2000.

Датчики-реле давления используются для контроля избыточного давления и вакуумметрического давления газа или воздуха в системах газоснабжения и вентиляции. Датчики контролируют величину давления и при достижении установленных значений обеспечивают выдачу соответствующего сигнала на систему автоматики и управления.

Датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

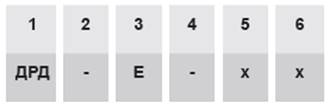

Структура обозначения

1. ДРД — обозначение серии.

2. Дефис.

3. Е — электронный тип датчика-реле.

4. Дефис.

5. Верхний предел уставки давления, мбар

6. Т — исполнение датчика для контроля избыточного давления

(напора) и вакуумметрического давления (тяги) одновременно.

Климатическое исполнение  У3.1:  –30...+60°С

Исполнение по электрическому подключению:

— токовый выход и транзисторный ключ со структурой N (npn — «общий +»);

— токовый выход и транзисторный ключ со структурой P (pnp — «общий -»);

— токовый и релейный выходы.

Общие технические характеристики датчиков-реле давления

СП «ТермоБрест» ООО  выпускает следующие модели датчиков-реле давления серии ДРД электронного типа:

·       Датчики-реле давления серии ДРД электронного типа (на давление до 6 бар)

·       Датчики-реле давления серии ДРД электронного типа (на давление до 16 бар)

Датчики-реле давления серии ДРД электронного типа (на давление до 6 бар)

Описание

Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса). Крышка выполнена из прозрачной пластмассы.

 Технические данные

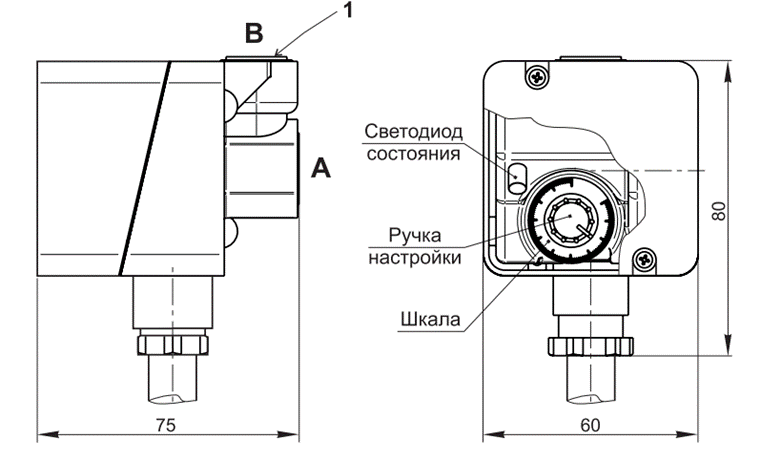

Габаритные размеры датчиков-реле давления серии ДРД электронного типа

Порядок монтажа и эксплуатации:

1. Требования безопасности при монтаже и эксплуатации - ГОСТ 12.2.063.

2. Перед монтажом датчика-реле давления необходимо очистить подводящий трубопровод от загрязнений.

3. Установка датчика-реле электронного типа возможна на вертикальных и горизонтальных участках трубопровода. Не рекомендуется располагать датчик сальниковым вводом вверх во избежание попадания влаги и конденсата внутрь датчика (рекомендуемое положение - сальником вниз).

4. Для уплотнения резьбы в месте соединения корпуса датчика-реле с трубопроводом рекомендуется применять ленту фторопластовую ФУМ или аналогичный уплотняющий материал.

5. Электрический монтаж и демонтаж разрешается производить только в обесточенном состоянии.

6. Датчики-реле давления электронного типа подключаются к газовой системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой 1 и наоборот.

7. Давление срабатывания устанавливается при помощи ручки настройки по информационной шкале.

8. Давление срабатывания можно установить точнее с помощью манометра.

9. Электрические провода подключаются к контактам датчика согласно схемам приведенных ниже.

    Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.

    В датчиках-реле электронного типа присутствуют устройства электронной индикации:

      - токовый выход и транзисторный ключ со структурой N (npn - «общий +»);

      - токовый выход и транзисторный ключ со структурой P (pnp - «общий -»);

      - токовый и релейный выходы.

Срабатывание датчика-реле контролируется по индикатору (светодиоду), имеющемуся в конструкции датчика-реле. При давлении меньшем давлению срабатывания (настройки) присутствует зеленое свечение индикатора. При достижении давления настройки или более - загорается индикатор красного цвета.

10. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

Схемы подключения датчика-реле давления электронного типа

а) - с токовым выходом и транзисторным ключом со структурой N (npn - «общий +»);

б) - с токовым выходом и транзисторным ключом со структурой P (pnp - «общий -»);

в) - с токовым и релейным выходами.

Электрические характеристики датчиков-реле давления электронного типа

Примечание:

Пример обозначения при заказе датчика-реле давления электронного типа с верхним пределом уставки, равным 4000 Па (40 мбар), предназначенным для контроля избыточного давления, с токовым и релейным выходами:

Датчик-реле давления ДРД-Е-40 (токовый и релейный выход).

Пример обозначения при заказе датчика-реле давления электронного типа с верхним пределом уставки равным 7000 Па (70 мбар), предназначенным для контроля избыточного и вакуумметрического давления, с токовым выходом и транзисторным ключом со структурой N (NPN выход):

Датчик-реле давления ДРД-Е-70Т (токовым выходом и транзисторным ключом со структурой N).

Датчики-реле давления серии ДРД электронного типа (на давление до 16 бар)

Датчики-реле давления электронного типа соответствуют ТУ РБ 200020142.025-2000.

Датчики-реле давления газа используются для контроля избыточного давления газа или воздуха в системах газоснабжения и вентиляции. Датчики контролируют величину давления и при достижении установленных значений обеспечивают выдачу соответствующего сигнала на систему автоматики и управления.

Климатическое исполнение У3.1: -30...+60 ^ОС

Характеристики датчика-реле давления электронного типа (на давление до 16 бар)

Габаритные и присоединительные размеры ДРД-16

Датчик-реле давления ДРД-16 подключается к газовой системе с помощью резьбового патрубка (1/4-18 NPT) - см. рисунок выше. Контролируемое давление преобразуется в выходной токовый сигнал 4...20 мА. Для подключения проводов необходимо:

 - снять лицевую крышку, отвернув 4 винта;

- электрические провода подключаются согласно схеме подключения к контактам разъемов, расположенных на нижней плате датчика ;

- после окончания подключения электромонтажа, установите крышку на место и заверните винты.
 Процесс программирования осуществляется кнопками SA1, SA2 и SA3, установленными под экраном, на верхней плате. Порядок программирования параметров описан в руководстве по эксплуатации на датчик.

Пример обозначения при заказе датчика-реле давления электронного типа на максимальное входное давление 16 бар:

Датчик-реле давления ДРД-16.

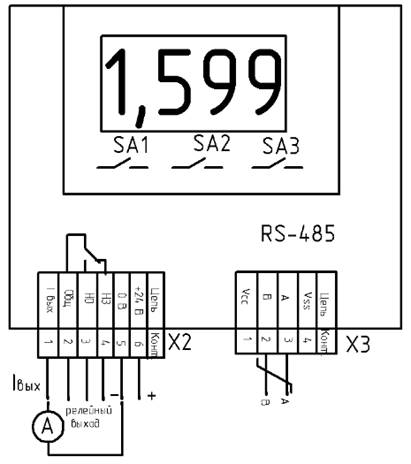

Схема подключения датчика-реле давления ДРД-16.

Заводские установки датчика по режиму работы:

- уставка срабатывания реле - 8 бар;

- время задержки срабатывания - 0 с;

- гистерезис срабатывания реле - 0 кПа;

- гистерезис срабатывания реле - 0 кПа;

- адрес устройства – 001.
