Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах
- Рабочая среда: жидкие и газообразные среды
- Диапазон регулируемого давления: −0,07...3 МПа
- Максимальное давление: 3,5 МПа
- Температура рабочей среды: −10...+100°С
- Реле: 2 независимых ~8 А, 250 В
- Присоединение: 2 штуцера наруж. G1/4"
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно-низком или аварийно-высоком давлении в системе.
Могут применяться для решения различных задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.
Датчики-реле давления ДР-2Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления.
Особенности:
- Два реле давления (низкого давления и высокого) в одном корпусе
- Два независимых реле ~8А, 250В
- Ручной или автоматический сброс состояния реле (в зависимости от модели)
- Задание уставки и дифференциала срабатывания (в модификациях без ручного сброса)
- Используются с фторированными хладагентами как на воздушной, так и на водной основе
- В комплект входит монтажный кронштейн
- Реле совместимо с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)
- Заменяет реле давления Д220 и ДЕМ301
Принцип действия:
В состав прибора входят два реле – высокого и низкого давления, каждое подключается к соответствующей магистрали. При поднятии давления до значения уставки, происходит переключение контактов реле. При падении давления в магистралях, контакты возвращаются в исходное положение. Для переключения контактов может потребоваться ручной сброс состояния реле в моделях с кнопкой ручного сброса.
Технические характеристики:
|
Параметр |
Значение |
|
Рабочая среда |
Жидкие и газообразные среды |
|
Температура рабочей среды |
−10…+100°С |
|
Реле |
~8А, 250 В |
|
Присоединение |
2 штуцера наруж. G1/4" |
Модификации:
|
Модель |
Диапазон, МПа |
Дифференциал, МПа |
Рmax, МПа |
Ручной сброс |
Вес, г |
|||
|
Низкое |
Высокое |
Низкое |
Высокое |
Низкое |
Высокое |
|||
|
ДР-2Д-830 |
−0,07…0,6 |
0,8…3,0 |
0,06…0,4 |
0,4 |
1,65 |
3,5 |
Нет |
438 |
|
ДР-2Д-830HM |
0,06…0,4 |
− |
По шкале высокого давления (одна кнопка) |
441 |
||||
|
ДР-2Д-830HLM |
− |
− |
По шкале низкого и высокого давления (две кнопки) |
436 |
||||
Принцип работы:
Пусть шкала «RANGE» установлена на 0,6 МПа, шкала «DIFF» – на 0,15 МПа.
Вначале, при давлении в системе от 0 до 0,6 МПа, насос включен, давление в системе растет.
По достижении 0,6 МПа насос отключается. При падении давления на величину «DIFF» (0,15 МПа) до 0,45 МПа снова включается насос.
Таким образом, давление в системе постоянно поддерживается в пределах 0,45...0,6 МПа.
Габаритные размеры:

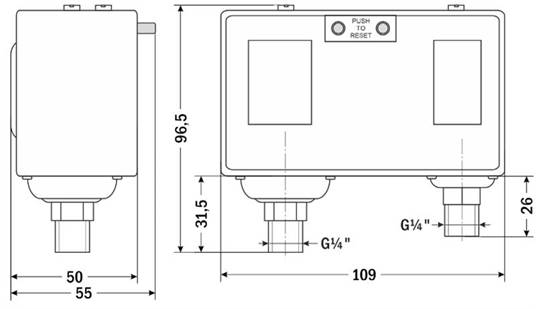

ДР-2Д

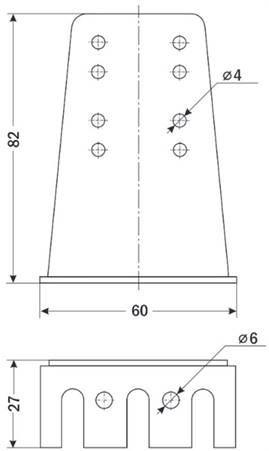

Монтажный кронштейн

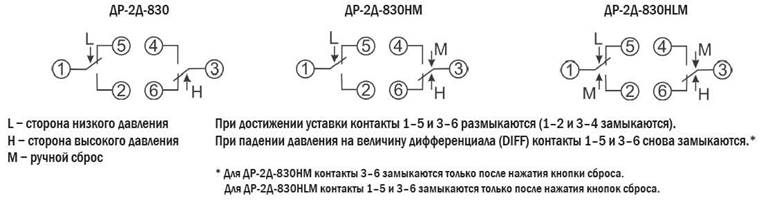

Схема подключения:
