Прибор для поддержания избыточного давления жидких или газообразных сред в заданных пределах
- Рабочая среда: жидкие и газообразные среды
- Диапазон регулируемого давления: 0,14...0,46 МПа
- Максимальное давление: 0,55 МПа
- Реле: ~12 А, 230 В
- Присоединение: внутр. G¼"
- Степень пылевлагозащиты: IP65
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Реле давления ДР-Д-2 предназначено для поддержания избыточного давления жидких или газообразных сред в заданных пределах, а также, для сигнализации об аварийно низком или высоком давлении в системе.
Подобные устройства применяются для решения задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки и др.
Для коммутации внешних электрических цепей на выходе реле давления имеется переключающий контакт ~12А, 230В.
Особенности:
- Может применяться для сигнализации об аварийно низком или высоком давлении в системе
- Два настроечных винта для задания давления включения и выключения
- Прочный корпус и надежная конструкция.•
Не требует дополнительного ухода в процессе эксплуатации.
Элементы устройства:
1. Настроечный винт 1.
2. Настроечный винт 2.
3. Клеммная панель.
4. Корпус (основа).
5. Корпус (съемная крышка).
6. Входное отверстие для подключаемых кабелей.
7. Резьбовое присоединение.
Порядок работы:
1. Снимите крышку корпуса.
2. Для задания давления выключения используйте настроечный винт 1.
3. Для задания давления включения используйте настроечный винт 2.
4. Подключите к клеммной панели устройства кабели регулируемой системы согласно схеме подключения.
5. Установите крышку на место.
Схема подключения:
Технические характеристики:
|
Параметр |
Значение |
|
Рабочая среда |
Жидкие и газообразные среды |
|
Диапазон |
0,14...0,46 МПа |
|
Максимальное давление |
0,55 МПа |
|
Температура рабочей среды |
+1...+40°C |
|
Реле |
~12 А, 230 В |
|
Присоединение |
Внутр. G¼" |
|
Степень защиты |
IP65 |
|
Габаритные размеры |
91×96×69 мм |
|
Вес |
330 г |

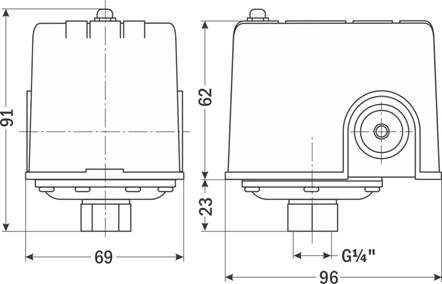

Габаритные размеры:
