Прибор для поддержания избыточного давления жидких или газообразных сред в заданных пределах
- Рабочая среда: жидкие и газообразные среды
- Диапазон регулируемого давления: −0,07…3 МПа
- Максимальное давление: 3,5 МПа
- Температура рабочей среды: −10…+100 °C
- Реле: ~8 А, 250 В, ~10(8) А, 250 В или ~12(8) А, 250 В
- Присоединение: G¼", G¼" конус с переходником под расклепку, G7/16" конус с переходником под расклепку
- Степень пылевлагозащиты: IP44
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе
Датчики-реле давления ДР-Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления. Для коммутации внешних электрических цепей на выходе реле давления имеется переключающий контакт.
Особенности:
- Задание уставки и дифференциала срабатывания
- Используются с фторированными хладагентами как на воздушной, так и на водной основе
- Переключающий контакт
- В комплект входит кронштейн для крепления прибора
- Две модификации: штуцер для резьбового присоединения к линии напрямую или штуцер с конусом на торце и переходником под расклепку в комплекте.
Принцип действия и область применения:
Когда значение давления в системе достигает заданной уставки, срабатывает переключающий контакт. При этом замыкается или размыкается электрическая цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение.
Могут применяться для решения множества задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.
Технические характеристики:
|
Параметр |
Значение |
|
Температура рабочей среды |
−10...+100°С |
|
Коммутационная способность реле |
~10(8) А, 250 В (для ДР-Д-101) |
|
Присоединение (штуцер) |
G¼" |
|
G¼" конус с переходником под расклепку |
|
|
G7/16" конус с переходником под расклепку |
|
|
Габаритные размеры |
98×80×48 мм |
|
Вес |
330 г |
Диапазоны работы реле давления:
|
Модель |
Диапазон, МПа |
Дифференциал, МПа |
Максимальное |
|
ДР-Д-101 |
−0,1...0,15 |
0,02...0,1 |
1,65 |
|
ДР-Д-503 |
−0,07…0,3 |
0,02…0,15 |
1,65 |
|
ДР-Д-506 |
−0,07…0,6 |
0,06…0,4 |
1,65 |
|
ДР-Д-110 |
0,1…1 |
0,1…0,3 |
1,65 |
|
ДР-Д-520 |
0,5…2 |
0,2…0,5 |
3,5 |
|
ДР-Д-530Д |
0,5…3 |
0,4…1,2 |
3,5 |

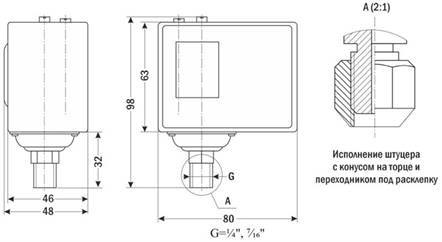

Габаритные размеры:
ДР-Д

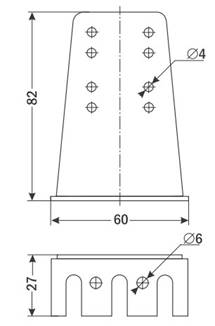

Кронштейн для крепления прибора
Форма заказа ДР-Д-X-Y:
|
Номер позиции |
Наименование позиции |
Обозначение |
Расшифровка |
|
X |
Модель |
101 |
−0,1...0,15 МПа |
|
503 |
−0,07...0,3 МПа |
||
|
506 |
−0,07...0,6 МПа |
||
|
110 |
0,1...1 МПа |
||
|
520 |
0,5...2 МПа |
||
|
530Д |
0,5...3 МПа |
||
|
Y |
Присоединение |
1/4 |
G¼" |
|
1/4К |
G¼" конус с переходником под расклепку |
||
|
7/16К |
G7/16" конус с переходником под расклепку |
