Тип РД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Характеристики:
Рабочий диапазон
|
Рабочий |
Дифференциал, МПа |
Р перегруз. |
|
−0,02…0,8 |
0,07…0,4 (настраиваемый) |
2,0 |
|
0,8…3,2 |
0,4 (фиксированный) |
3,5 |
Воспроизводимость: ±2%
Контакты: Однополюсный перекидной контакт
Электрические характеристики: 8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C: Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус: Алитированная сталь 10, IP44
Крышка: Пластик, цвет белый
Штуцер и накидная гайка: Хромированная сталь 10
Кронштейн и механизм: Анодированная сталь 10
Сильфон: Медный сплав
Шкала: Алюминий, цвет черный
Стекло: Органическое
Способ присоединения: штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм)
Варианты монтажа: На приборную панель или с помощью кронштейна
Монтаж кабеля:
|
Тип |
Способ |
Ø кабеля, |
|
РД-2Р |
Кабельный |
6 — 14 |
Надежность: 100 000 циклов
Вес, кг:
|
Тип |
Корпус |
Резьба |
Вес |
|
РД-2Р |
IP44 |
G¼ |
0,52 |
|
Кронштейн |
— |
— |
0,07 |
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Рекомендация по настройке реле: для оптимальной работы реле мы рекомендуем выставлять уставку в диапазоне 15-85% шкалы давления.

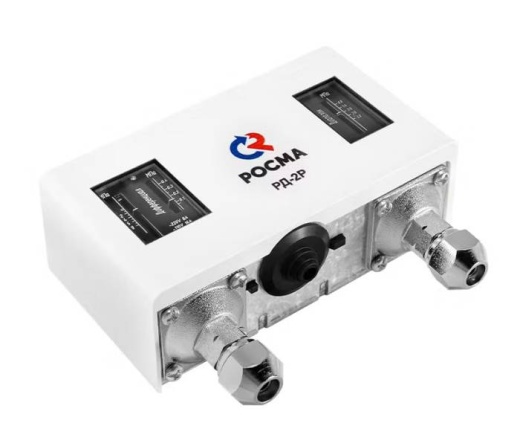

Реле давления РД-2P двойные
|
Тип |
Исполнение |
Рабочий диапазон давлений, МПа |
Резьба присоединения |
|
РД-2Р двойные |
IP44 |
−0,02…0,8 / 0,8…3,2 |
накидная гайка G¼ для крепления капиллярной трубки |
Капиллярные трубки для реле РД-2Р
|
Наименование |
Резьба присоединения |
Длина, м |
|
Капиллярная трубка для РД-2Р |
G¼ - G¼ (внутр. накидная гайка - наруж.) |
1 |
|
1,5 |
||
|
2 |
||
|
3 |
||
|
G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) |
1 |
|
|
1,5 |
||
|
2 |
||
|
3 |
Дополнительные опции: Повторная настройка реле давления
Карта заказа:
|
Тип |
реле давления |
РД-2Р |
|
Верхний предел рабочего диапазона, МПа |
реле низкого давления / реле высокого давления |
0,8 / 3,2 |
|
Резьба присоединения |
G¼ |
|
|
Исполнение |
Двойное |
|
Пример обозначения: РД-2Р — 0,8 МПа / 3,2 МПа — G¼ Двойное
