DT3 — Новое поколение температурных контроллеров.
• Входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100), опционально медное термосопротивление (Cu50), аналоговый: 0 ... 5 В, 0 ... 10 В, 0 ... 20 мА, 4 ... 20 мА, 0 ... 50 мВ
• Управляющий выход: реле, импульсное напряжение, ток 4...20мА
• Режимы управления: ПИД-управление, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл.
• Функция автонастройки
• Управление нагревом или охлаждением
• 3 alarm-выхода с 19 режимами сигнализации
• Порт RS485 (опция)
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Регулятор температуры Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.
- Входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100), опционально медное термосопротивление (Cu50), аналоговый: 0 ... 5 В, 0 ... 10 В, 0 ... 20 мА, 4 ... 20 мА, 0 ... 50 мВ
- Управляющий выход: реле, импульсное напряжение, ток 4...20мА
- Режимы управления: ПИД-управление, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл.
- Функция автонастройки
- Управление нагревом или охлаждением
- 3 alarm-выхода с 19 режимами сигнализации
- Порт RS485 (опция)
Обоснование перехода с семейства термоконтроллеров DT на семейство DT3
Новое семейство термоконтроллеров DT3 предназначено для замены текущих серий DTA и DTB. В отличие от предыдущих поколений, в DT3 не будет разделения на «простой и расширенный» варианты как DTA и DTB, а будет единый термоконтроллер, различающийся только опциями: количеством и типом управляющих выходов, а также наличием/отсутствием интерфейса RS485. С точки зрения настроек и меню пользователя у различных модификаций DT3 отличий не будет.
С конструктивной и программной точки зрения DT3 имеет следующие преимущества перед нынешними семействами DTA и DTB:
- более компактный корпус (по глубине)
- имеет современный цветной ЖК-дисплей
- более низкое энергопотребление
- при срабатывании аварии дисплей моргает красным фоном
- больше индикации, в т.ч. уровень открытия управляющего выхода
- более логичное меню и единое для всех моделей
- есть две программируемые функциональные кнопки
- имеется встроенный порт mini USB для обновления прошивки
- имеются модификации на 220 VAC и 24 VDC
- поддерживаются основные типы выходов: релейный, транзисторный, токовый и потенциальный
- есть опция входа Cu50
- 6 наборов настроек ПИД-регулятора (у DTB – 4, DTA – 1)
- имеется входной фильтр и линеаризации
- есть возможность отключить компенсацию холодного спая
- при подаче питания индицируется версия прошивки и тип выхода
- появился режим выхода на уставку за заданное время
- увеличен объём программного режима: 16 наборов по 16 шагов (у DTB 8 на 8)
- добавлен FUZZY регулятор (поверх ПИД-регулятора)
- возможность изменить исходное состояние выходов
- появилась явная и понятная процедура сброса на заводские установки
- появилась возможность ставить числовой пароль
- появилась возможность задать задержку на включение аварийного выхода
- появилась возможность удерживать аварийную индикацию во включенном состоянии
- появилась возможность фиксации пикового значения величины во время аварии
Вывод: с точки зрения функциональных возможностей термоконтроллеры семейства DT3 являют собой существенное улучшение по сравнению с текущими сериями DTA и DTB.
Основные характеристики:
- Удаленное управление
Установка уставки для DT3 при помощи аналогового сигнала от основного контроллера - Различные режимы управления
- Автонастройка
- Нечеткая логика
- ПИД с автонастройкой
- Вкл/Выкл
- Ручное
- Возможности расширения
Модульная конструкция функциональных устройств позволяет устанавливать/заменять необходимые модули в зависимости от требований задач управления
(Кроме моделей DT330. Модели DT330 являются нерасширяемыми.) - Большой трехцветный ЖК-дисплей
- Обнаружение обрыва цепи нагревателя
Измерение токов до 100 A - Ретранслирующий выход
- Определяемые пользователем функциональные клавиши
- Выбор режима управления
- Удаленный/локальный режим
- Режим запуска/останова
- Автонастройка
- Управление «точка-точка»
Установка целевой величины на несколько приборов - Встроенные твердотельные реле с долгим сроком службы
- Сокращение издержек
- Подходит для применений с часто изменяющимся состоянием выхода
- Два канала управления
- Два выхода позволяют управлять одновременно нагревом и охлаждением
- Функция автонастройки позволяет вычислять 2 набора параметров регулятора: для нагрева и для охлаждения
| Спецификации: | |
|---|---|
| Напряжение питания | AC 100 ~ 240В, 50/60Гц, DC 24В ±10% |
| Дисплей | LCD. PV: красный; SV: зеленый |
| Входной сигнал | Термопара: K, J, T, E, N, R, S, B, L, U, TXK |
| Платиновое термосопротивление: Pt100, JPt100 | |
| Сопротивление: Cu50, Ni120 | |
| Аналоговый: 0 ~ 5 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 50 мВ | |
| Методы управления | ПИД, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл. |
| Индикация | целые или с 1 знаком после запятой |
| Частота регистрации | 0.1 сек. |
| Рабочая температура | 0 ~ +50℃ |
| Влажность воздуха | 35 ~ 80% RH (без выпадения конденсата) |
Доступные на данный момент аналоги серии DTA/DTB и новой серии DT3:
|
DTA/DTB |
DT3 |
Описание |
|
DTA4848R0 |
DT320RA |
48x48мм, релейный выход, питание 80-260В AC |
|
DTA4848V0 |
DT320VA |
48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
|
DTA4848C0 |
DT320CA |
48x48мм, аналоговый выход (4…20мА), питание 80-260В AC |
|
DTA4848R1 |
DT320RA-0200 |
48x48мм, релейный выход, питание 80-260В AC; RS-485 |
|
DTA4848V1 |
DT320VA-0200 |
48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 |
|
DTA4848C1 |
DT320CA-0200 |
48x48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 |
|
DTA7272R0 |
DT330RA |
72x72мм, релейный выход, питание 80-260В AC |
|
DTA7272V0 |
DT330VA |
72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
|
DTA7272C0 |
DT330CA |
72x72мм, аналоговый выход (4…20мА), питание 80-260В AC |
|
DTA7272R1 |
DT330RA-0200 |
72x72мм, релейный выход, питание 80-260В AC; RS-485 |
|
DTA7272V1 |
DT330VA-0200 |
72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 |
|
DTA7272C1 |
DT330CA-0200 |
72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 |
|
DTA4896R0 |
DT340RA |
48x96мм, релейный выход, питание 80-260В AC |
|
DTA4896V0 |
DT340VA |
48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
|
DTA4896C0 |
DT340CA |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC |
|
DTA4896R1 |
DT340RA-0200 |
48x96мм, релейный выход, питание 80-260В AC; RS-485 |
|
DTA4896V1 |
DT340VA-0200 |
48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485 |
|
DTA4896C1 |
DT340CA-0200 |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485 |
|
DTA9696R0 |
DT360RA |
96x96мм, релейный выход, питание 80-260В AC |
|
DTA9696V0 |
DT360VA |
96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC |
|
DTA9696C0 |
DT360CA |
96x96мм, аналоговый выход (4…20мА), питание 80-260В AC |
Данные модели термоконтроллеров поставляются в виде комплекта для самостоятельной сборки.

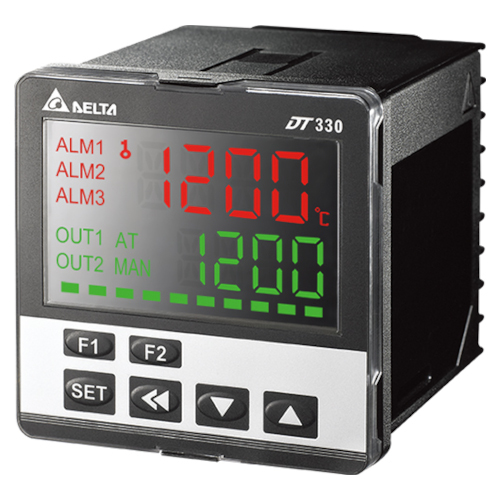

Внимание! Модели DT330 являются не расширяемыми.
DT320
|
Модель |
Описание |
Состав комплекта |
|
DT320VA-R211 |
48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT320RA-0200 + DT3-V + 2 шт. DT3-EVENT (или DT320VA-0200 + DT3-R + 2 шт. DT3-EVENT) |
|
DT320CA-R211 |
48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT320RA-0200 + DT3-C + 2 шт. DT3-EVENT |
|
DT320LA-R211 |
48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT320RA-0200 + DT3-L + 2 шт. DT3-EVENT |
|
DT320RA-R211 |
48x48мм, два релейных выхода, питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT |
DT320RA-0200 + DT3-R + 2 шт. DT3-EVENT |
|
DT320VA-V200 |
48x48мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485 |
DT320VA-0200 + DT3-V |
|
DT320CA-V200 |
48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485 |
DT320VA-0200 + DT3-C |
|
DT320LA-V200 |
48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485 |
DT320VA-0200 + DT3-L |
|
DT320VA-R220 |
48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT320RA-0200 + DT3-V + DT3-CTI |
|
DT320CA-R220 |
48x48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT320RA-0200 + DT3-C + DT3-CTI |
|
DT320LA-R220 |
48x48мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT320RA-0200 + DT3-L + DT3-CTI |
|
DT320RA-R220 |
48x48мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока |
DT320RA-0200 + DT3-R + DT3-CTI |

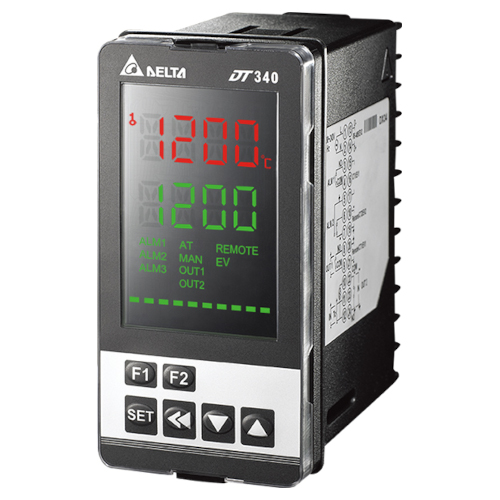

DT340
|
Модель |
Описание |
Состав комплекта |
|
DT340VA-R211 |
48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT340RA-0200 + DT3-V + 2 шт. DT3-EVENT (или DT340VA-0200 + DT3-R + 2 шт. DT3-EVENT) |
|
DT340CA-R211 |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT340RA-0200 + DT3-C + 2 шт. DT3-EVENT |
|
DT340LA-R211 |
48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT340RA-0200 + DT3-L + 2 шт. DT3-EVENT |
|
DT340RA-R211 |
48x96мм, два релейных выхода, питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT |
DT340RA-0200 + DT3-R + 2 шт. DT3-EVENT |
|
DT340VA-V211 |
48x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT |
DT340VA-0200 + DT3-V + 2 шт. DT3-EVENT |
|
DT340CA-V211 |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT |
DT340VA-0200 + DT3-C + 2 шт. DT3-EVENT |
|
DT340LA-V211 |
48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT |
DT340VA-0200 + DT3-L + 2 шт. DT3-EVENT |
|
DT340VA-V200 |
48x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485 |
DT340VA-0200 + DT3-V |
|
DT340CA-V200 |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485 |
DT340VA-0200 + DT3-C |
|
DT340LA-V200 |
48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485 |
DT340VA-0200 + DT3-L |
|
DT340VA-R220 |
48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT340RA-0200 + DT3-V + DT3-CTI |
|
DT340CA-R220 |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT340RA-0200 + DT3-C + DT3-CTI |
|
DT340LA-R220 |
48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT340RA-0200 + DT3-L + DT3-CTI |
|
DT340RA-R220 |
48x96мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока |
DT340RA-0200 + DT3-R + DT3-CTI |
|
DT340VA-V220 |
48x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; вход трансформатора тока |
DT340VA-0200 + DT3-V + DT3-CTI |
|
DT340CA-V220 |
48x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока |
DT340VA-0200 + DT3-C + DT3-CTI |
|
DT340LA-V220 |
48x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока |
DT340VA-0200 + DT3-L + DT3-CTI |
DT360
|
Модель |
Описание |
Состав комплекта |
|
DT360VA-R211 |
96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT360RA-0200 + DT3-V + 2 шт. DT3-EVENT (или DT360VA-0200 + DT3-R + 2 шт. DT3-EVENT) |
|
DT360CA-R211 |
96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT360RA-0200 + DT3-C + 2 шт. DT3-EVENT |
|
DT360LA-R211 |
96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT |
DT360RA-0200 + DT3-L + 2 шт. DT3-EVENT |
|
DT360RA-R211 |
96x96мм, два релейных выхода, питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT |
DT360RA-0200 + DT3-R + 2 шт. DT3-EVENT |
|
DT360VA-V211 |
96x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT |
DT360VA-0200 + DT3-V + 2 шт. DT3-EVENT |
|
DT360CA-V211 |
96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT |
DT360VA-0200 + DT3-C + 2 шт. DT3-EVENT |
|
DT360LA-V211 |
96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT |
DT360VA-0200 + DT3-L + 2 шт. DT3-EVENT |
|
DT360VA-V200 |
96x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485 |
DT360VA-0200 + DT3-V |
|
DT360CA-V200 |
96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485 |
DT360VA-0200 + DT3-C |
|
DT360LA-V200 |
96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485 |
DT360VA-0200 + DT3-L |
|
DT360VA-R220 |
96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT360RA-0200 + DT3-V + DT3-CTI |
|
DT360CA-R220 |
96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT360RA-0200 + DT3-C + DT3-CTI |
|
DT360LA-R220 |
96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока |
DT360RA-0200 + DT3-L + DT3-CTI |
|
DT360RA-R220 |
96x96мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока |
DT360RA-0200 + DT3-R + DT3-CTI |
|
DT360VA-V220 |
96x96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; вход трансформатора тока |
DT360VA-0200 + DT3-V + DT3-CTI |
|
DT360CA-V220 |
96x96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока |
DT360VA-0200 + DT3-C + DT3-CTI |
|
DT360LA-V220 |
96x96мм, аналоговый выход (0...10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока |
DT360VA-0200 + DT3-L + DT3-CTI |
Основные области применения
- Системы отопления и кондиционирования зданий
- Точное поддержание температуры в печах
- Управление зонами нагрева в экструдерах, термопластавтоматах
Обозначение при заказе:
Аксессуары для DT3:
Дополнительные входы/выходы, платы расширения
- DT3-C Дополнительный аналоговый выход (4…20мА)
- DT3-CT100A Дополнительный вход CT (трансформатор тока) 100А
- DT3-CT30A Дополнительный вход CT (трансформатор тока) 30А
- DT3-CTI Дополнительный вход CT (трансформатор тока)
- DT3-EVENT Дополнительный вход EVENT
- DT3-L Дополнительный аналоговый выход (0...10В)
- DT3-R Дополнительный релейный выход
- DT3-REMOTE Дополнительный вход для удаленного задания уставки
- DT3-RETRANS Дополнительный выход измерителя текущей температуры
- DT3-V Дополнительный выход с импульсным напряжением (12В)
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать:
Мы работаем с юридическими и физическими лицами по общей системе налогообложения. И предоставляем следующие варианты оплаты:
- Безналичный расчет на расчетный счет компании.
- Наличный расчет с НДС. Выписываются счет, УПД и выдается кассовый чек.
- Принимаем оплату банковской картой.
- Принимаем оплату через QR-код (СПБ).
Ваш заказ Вы можете забрать следующими вариантами:
- Самовывоз со склада компании расположенного в г. Ростов-на-Дону, ул. Магнитогорская, 1Г
с Понедельника по Пятницу с 9.00 до 17.00 без перерыва. - Транспортными компаниями
МЫ НА СВЯЗИ
ПН-ПТ: 9:00 – 17:00
МЕССЕНДЖЕРЫ
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
