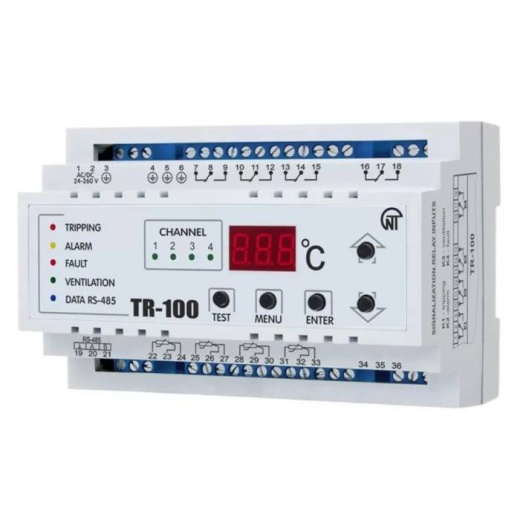

ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух - или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Может применяться для защиты:
- двигателей и генераторов;
- трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды.
ТР-100 имеет универсальное питание и может использовать любое напряжение от 24 до 255 В, независимо от полярности.
В качестве датчиков температуры ТР-100 может использовать следующие типы:
- PT100 — платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
- PT1000 — платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
- KTY83 — кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25 °С;
- KTY84 — кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100 °С;
- PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250 Ом.
Характеристики:
- Диапазон температур: от - 40 до +240
- Исполнение: Дин-рейка
- К-во измеряемых зон: 4
- К-во реле: 4
- Назначение: Защита сухих трансформаторов
- Тип датчиков: РТ100, PT1000, KTY83, KTY84, PTC
- Габаритные размеры, мм: 90 х 139 х 63
- Масса, кг: не более 0,370
- Гарантия: 10 лет
Технические характеристики:
| Напряжение питания, В | 24 – 260 AC/DC |
| Рекомендованный предохранитель для защиты изделия, А | 1 – 2 |
| Тип датчиков, используемых для измерения температуры | РТ100, PT1000, KTY83, KTY84, PTC |
| Количество подключаемых датчиков, шт.¹ | 1 – 4 |
| Схема подключения датчиков | 2 / 3 проводная |
| Длина провода датчика в зависимости от схемы включения, м |
2-х проводная до 5 3-х проводная до 100 |
| Количество выходных реле, шт. | 4 |
| Время хранения данных, лет, не менее | 15 |
| Погрешность измерения температуры, °С | ± 3 |
| Диапазон измеряемых температур, °С | от минус 40 до +240 |
| Тест выходных реле | есть |
| Тест индикации | есть |
| RS-485 MODBUS RTU | есть |
| Время измерения, с² | ≤ 2 |
|
Степень защиты: - корпуса - клеммника |
ІР30 ІР20 |
| Климатическое исполнение | УХЛ 3.1 |
| Потребляемая мощность (под нагрузкой), ВА, не более | 4,0 |
| Масса, кг, не более | 0,370 |
| Габаритные размеры, мм | 90 х 139 х 63 |
| Диапазон рабочих температур, °С | от минус 40 до +55 |
| Температура хранения, °С | от минус 50 до +60 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Сечение проводов для подключения к клеммам, мм² | 0,5 – 2 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
|
Коммутационный ресурс выходных контактов: - электрический ресурс 10 A 250 В AC, раз, не менее - электрический ресурс 3 А 24 В DC, раз, не менее |
100 тыс. 100 тыс. |
| Монтаж на стандартную DIN-рейку 35мм | |
| Положение в пространстве произвольное | |
|
¹ - датчики PTC могут включаться последовательно по (1, 3, 6 шт.); ² - при отключенных цифровых фильтрах. |
|
Характеристика выходных контактов:
| сos φ | Макс. ток при U~250 В | Макс. мощн. | Макс. напр.~ | Макс. ток при при Uпост=30 В |
|---|---|---|---|---|
| 1,0 | 10 А | 2500 ВА | 440 В | 3 А |
