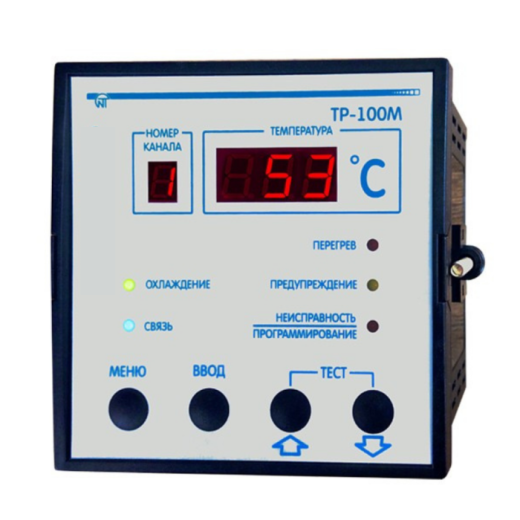

ТР-100М Цифровое температурное реле

Изделие также может применяться для защиты двигателей и генераторов.

С изделием могут применяться следующие типы температурных датчиков:

• PT100 — платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 — платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• PTС1000 (EKS111) — датчик с номинальным сопротивлением 990 Ом, при 25 °С;
• PTC (minika) — холодное сопротивление датчика 20-250 Ом.

Характеристики:

К-во каналов измерения: 4
К-во реле: 4
Диапазон измеряемых температур; от минус: 60 до +300
Исполнение: Щитовое
Индикация температуры: Да
Типы датчиков: РТ100, PT1000, PTC1000 (EKS111), PTC(minika)
Габаритные размеры (ДШВ), мм: 110 x 98 x 96
Масса, кг: не более 0,360
Гарантия: 10 лет

Технические характеристики:

Название	Значение
Номинальное напряжение питания ( ~), В	230 / 240
Напряжение, при котором сохраняется работоспособность (~ / ), В	24 – 265
Частота питающей сети, Гц	45 – 65
Потребляемая мощность (от сети ~230 В), Вт, не более	6,0
Потребляемая мощность (от источника питания +24 В), Вт, не более	2,2
Количество подключаемых датчиков, шт.	4
Типы датчиков, используемых для измерения температуры	РТ100, PT1000, PTC1000 (EKS111), PTC(minika)*
Схема подключения датчиков	2 / 3 проводная
Максимальная длина провода датчика в зависимости от схемы включения, м	2-х проводная – до 5 3-х проводная – до 100
Класс точности	0,5
Диапазон измеряемых температур, °С - PT100 - PT1000 - PTC1000 (EKS111) - PTC (minika)	от минус 60 до +300 от минус 60 до +300 от минус 50 до +120 от +60 до +180
Цифровая фильтрация температуры	есть
Количество выходных реле и вид контактов, шт.	4 – переключающие
Коммутационный ресурс выходных контактов реле: – электрический ресурс при 10 A 250 В AC (cos φ = 1,0), раз, не менее – электрический ресурс 10 А 24 В DC, раз, не менее – механический ресурс, раз, не менее	100000 10000 10000000
Характеристика выходных контактов реле: – максимальный коммутируемый ток при 250 В (cos φ = 1,0), А – максимальный коммутируемый ток при 250 В (cos φ = 0,4), А – максимальный коммутируемый ток при 30 В, А – максимальная коммутируемая мощность, ВА	10 6 3 2500
Тест выходных реле	есть
Тест индикации	есть
EIA/TIA-485 MODBUS RTU / ASCII	есть
Время хранения данных, лет, не менее	15
Назначение изделия	Устройства управления и распределения
Номинальный режим работы	Продолжительный
Степень защиты лицевой панели	ІР64
Степень защиты корпуса	IP20
Класс защиты от поражения электрическим током	II
Климатическое исполнение	УХЛ 3.1
Допустимая степень загрязнения	II
Категория перенапряжения	II
Номинальное напряжение изоляции, В	450
Номинальное импульсное выдерживаемое напряжение, кВ	2,5
Сечение проводов для подключения к клеммам, мм²	0,5 – 2,5
Момент затяжки винтов клемм, Н*м	0,4
Масса, кг, не более	0,360
Габаритные размеры (ДШВ), мм	110 x 98 x 96
Монтаж предусмотрен на лицевую панель щита (шкафа) или прибора
Изделие сохраняет свою работоспособность при любом положении в пространстве
------- * — датчики PTC (minika) могут включаться последовательно (по 1, 3, 6 шт.)

Условия эксплуатации:

Изделие предназначено для эксплуатации в следующих условиях:

• температура окружающей среды от минус 45 до +55 ºС;
• атмосферное давление от 84 до 106,7 кПа;
• относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.

Изделие не предназначено для эксплуатации в условиях:

• значительной вибрации и ударов;
• высокой влажности;
• агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
