Датчики ОВЕН ДТС125хх предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, а также температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.

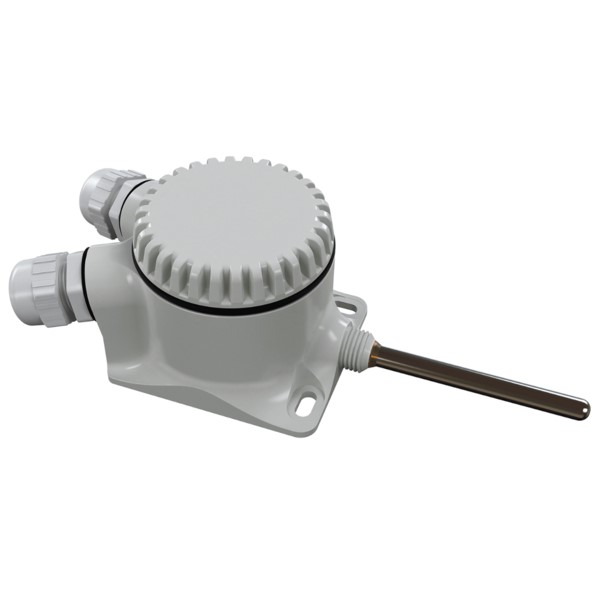

Датчики выпускаются в двух вариантах корпусов – пластмассовом для стандартных условий эксплуатации и антивандальном металлическом, что значительно расширяет область их применения.
Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг:
реестровая запись 10697863 до 18.09.2030 для датчиков с RS;
реестровая запись 10642799 до 03.06.2028 для датчиков с выходом по сопротивлению, 4...20мА и 4...20мА + HART
Датчики ОВЕН ДТС125хх предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, а также температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.
Датчики выпускаются в двух вариантах корпусов – пластмассовом для стандартных условий эксплуатации и антивандальном металлическом, что значительно расширяет область их применения. Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия.
Преимущества
Многообразие НСХ и выходных сигналов
Датчики поддерживают как аналоговый, так и цифровой интерфейс, что обеспечивает гибкую интеграцию в различные системы автоматизации. Могут быть подключены к большому количеству вторичных приборов. Выбор НСХ: 50М, 100М, РТ100, РТ1000, 50П, 100П.
Удобный монтаж
Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и других креплений.
Исполнение в металлическом корпусе
Датчики ДТС125Л.МГ и ДТС125М.МГ выпускаются в металлическом корпусе и способны выдерживать высокие температуры до 200 °С. Влагоустойчивы – работают в сложных условиях до 98 % влажности.
Гарантия качества
Средний срок службы датчиков составляет не менее 10 лет, что подтверждает их стабильную работу на протяжении всего жизненного цикла. Продукция произведена в России, имеет гарантию 2 года и межповерочный интервал 2 года.
Короткие сроки поставки
Срок изготовления: от 3 рабочих дней в зависимости от типа конструктивного исполнения.
Сертификация во ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Характеристики:
Технические характеристики
|
Выходной сигнал |
сопротивление, 4…20 мА, RS-485, 4...20мА+HART |
|
Номинально-статическая характеристика |
50М, 100М, РТ100, РТ1000, 50П, 100П. |
|
Длина монтажной части |
60, 80, 100 мм |
|
Схема внутренних соединений проводников |
2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
|
Температура окружающей среды, не более |
+85 °С |
|
Степень защиты |
IP65 |
|
Диапазон измеряемых температур: |
|
|
50М, 100М |
-50…+200 °С |
|
50П, 100П |
-60…+200 °С |
|
РТ100, РТ1000 |
-50…+200 °С |
|
Класс допуска / точности |
А, В, С / 1,0 %; 0,5 %; 0,25 % |
|
Исполнение коммутационной головки |
пластмассовая металлическая |
|
Гарантия |
2 года |
|
Межповерочный интервал |
2 года |
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Конструктивные исполнения датчиков
|
Конструктивное исполнение/Модель |
Выходной сигнал |
НСХ |
Класс допуска/точность |
Схема соединения |
Диапазон измеряемых температур, °С |
|
ДТС125Л
|
Сопротивление |
50М, 100М, РТ100, РТ1000 |
В, С |
2-, 3-, 4-проводная |
-50...+100 |
|
Сопротивление |
50П,100П |
A*, В, С |
2-, 3-, 4-проводная |
-60...+100 |
|
|
Сопротивление |
РТ100, РТ1000 |
А* |
3-, 4-проводная |
-30...+100 |
|
|
ДТС125М.И
|
4…20 мА, 4…20 мА с протоколом HART |
50М, 100М |
0,5 % 1,0 % |
2-проводная |
-40...+80 |
|
4…20 мА, 4…20 мА с протоколом HART |
100П, РТ100 |
0,25 % 0,5 % |
2-проводная |
-40...+80 |
|
|
ДТС125М.RS
|
RS-485 |
50М, 100М, 100П, РТ100 |
1,0 % |
2- проводная |
-40…+85 |
|
ДТС125М.МГ
|
4…20 мА, 4…20 мА с протоколом HART |
50М, 100М |
1,0%, 0,5% |
2-проводная |
-40…+80 |
|
4…20 мА, 4…20 мА с протоколом HART |
50П,100П РТ100 |
0,5%, 0,25% |
2-проводная |
-40…+80 |
|
|
RS-485 |
50М, 100М, 50П,100П РТ100 |
1,0% |
2-проводная |
-40…+85 |
|
|
ДТС125Л.МГ
|
Сопротивление |
50М, 100М 50П,100П РТ100, РТ1000 |
A*, В, C |
2-, 3-, 4-проводная |
-40…+200 |
Конструктивные исполнения узлов коммутации
|
ДТС125Л пластмассовая |
ДТС125М.И пластмассовая |
ДТС125М.RS пластмассовая |
ДТС125Л.МГ металлическая |
ДТС125М.МГ металлическая |
|
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 |
Кабельный ввод М20×1,5 |
Кабельный ввод М20×1,5 |
|
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 6 мм |
Диаметр подключаемого кабеля до 6 мм |
Диаметр подключаемого кабеля до 10 мм |
Диаметр подключаемого кабеля до 10 мм |
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Класс допуска и диапазон измерения для термопреобразователей сопротивления М, П, Pt.
|
Тип |
Класс допуска |
Диапазон измерения* |
Пределы допускаемых отклонении от НСХ** |
|
М |
В |
-50…+200 °C |
± (0,30 + 0,005 *|t| ) °C |
|
С |
-180…+200 °C |
± (0,60 + 0,01 *|t| ) °C |
|
|
Pt, П |
А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) |
± (0,15 + 0,002 *|t| ) °C |
|
В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) |
± (0,30 + 0,005 *|t| ) °C |
|
|
С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) |
± (0,60 + 0,01 *|t| ) °C |
|
|
ПРИМЕЧАНИЕ |
|||
Абсолютная погрешность измерений для НСХ типа NTC.
|
Температура |
Значение |
|
от +20 до +30 ⁰С (включительно) |
±1 °C |
|
для диапазонов:
|
±4 °C |
