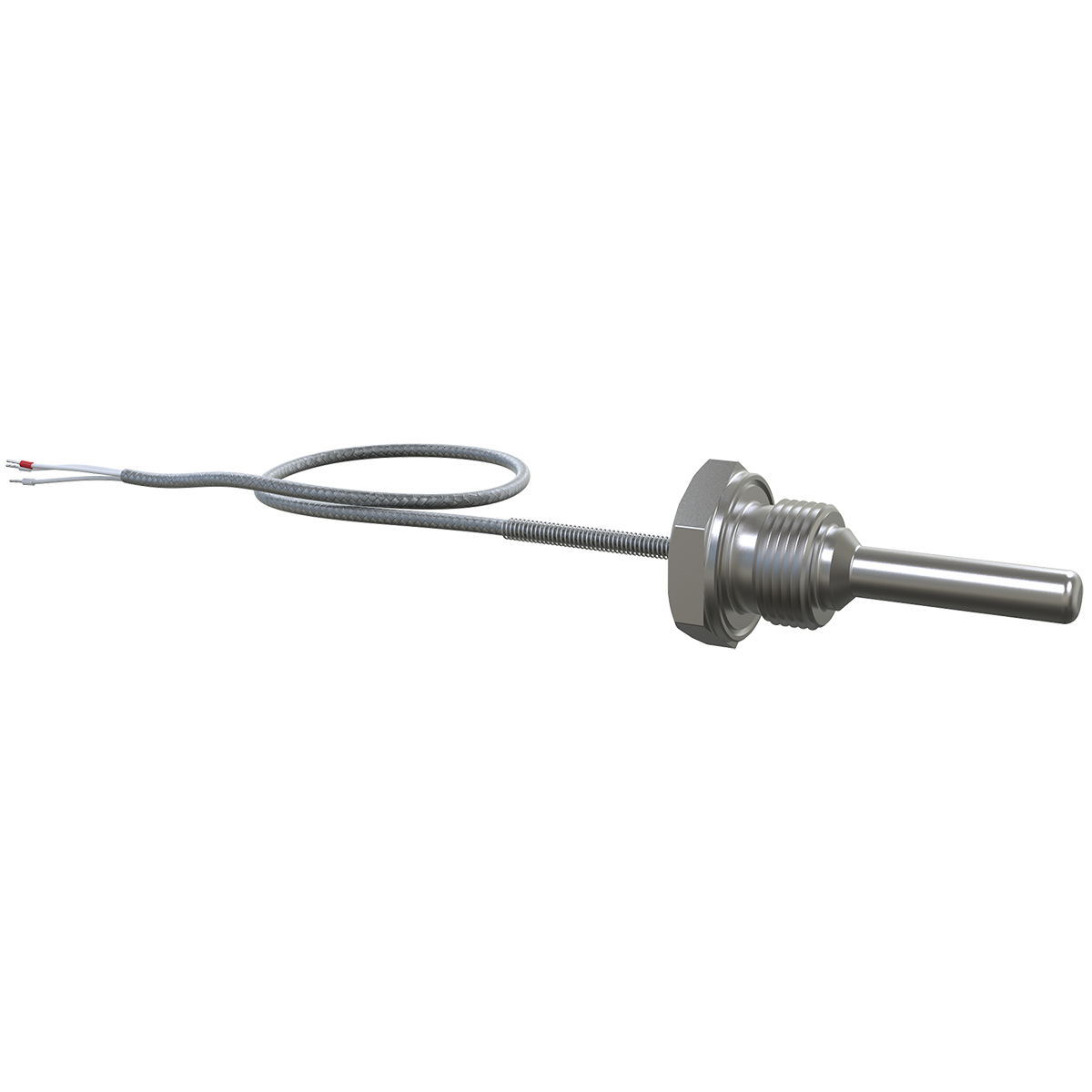

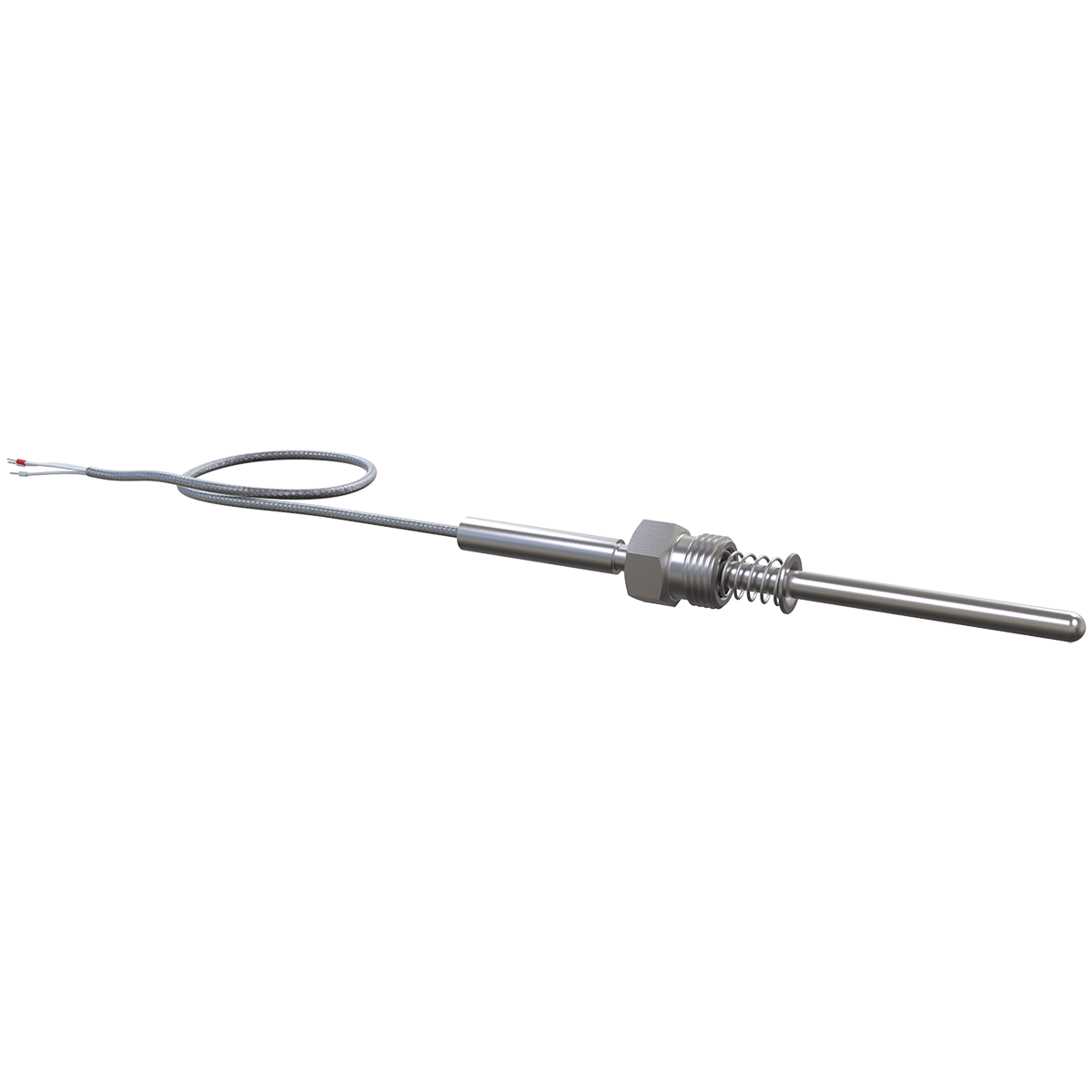

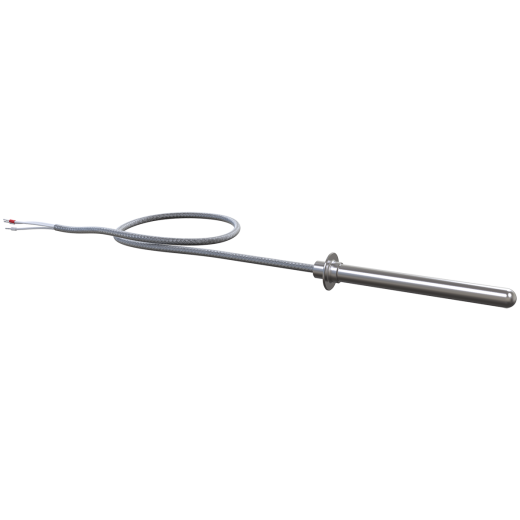

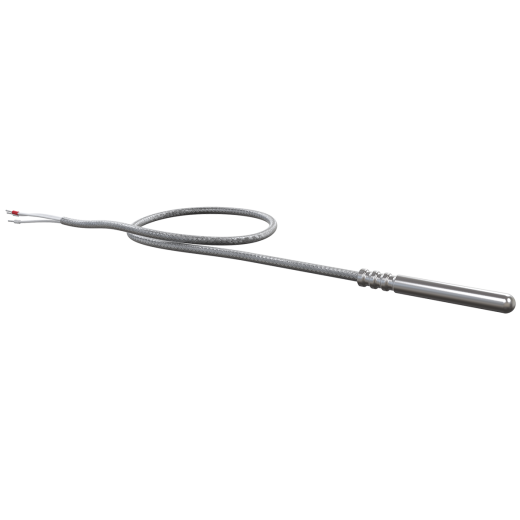

ДТСхх4 с кабельным выводом служат для измерения температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
ДТСхх4 с кабельным выводом служат для измерения температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивные к защитной арматуре и материалу чувствительного элемента датчика).
Отличительные особенности
- Бюджетная цена датчиков.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Вероятность безотказной работы при соблюдении условий эксплуатации:
- ДТС с платиновым ЧЭ
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
- ДТС с медным ЧЭ
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх4 со штуцером на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Стандартный срок производства – от 5 рабочих дней.
Характеристики:
|
Характеристики |
ДТСхх4 |
||||
|
Номинальная статическая характеристика (НСХ) |
50М, 100М |
50П, 100П |
PT100, PT1000 |
||
|
Диапазон измеряемых температур: |
|||||
|
- класс допуска А |
|
–100…+250 °C |
–30...+250 °C |
||
|
- класс допуска В и С |
–50…+150 °C |
–196…+250 °C |
–50...+250 °C |
||
|
Температура окружающего воздуха |
–60…+85 °C |
||||
|
Условное давление |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
||||
|
Показатель тепловой инерции |
не более 10…30 с |
||||
|
Сопротивление изоляции |
не менее 100 МОм |
||||
|
Количество чувствительных элементов |
1 или 2 |
||||
|
Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
||||
|
Исполнение сенсора относительно корпуса |
изолированный |
||||
|
Длина кабельного вывода |
0,2 м – стандарт до 20 м – по заказу |
||||
|
Тип резьбового штуцера |
метрическая резьба, трубная резьба |
||||
|
Материал защитной арматуры |
сталь 12Х18Н10Т, латунь |
||||
|
Степень защиты |
IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184) |
||||
|
Средний срок службы |
не менее 10 лет |
||||
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|

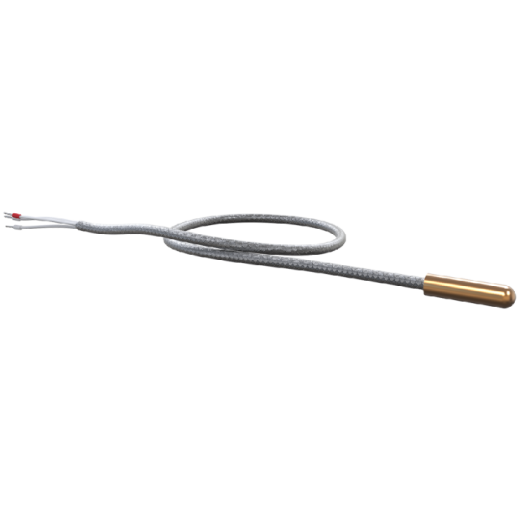

014 |
D=5 мм |
латунь |
25 |
|

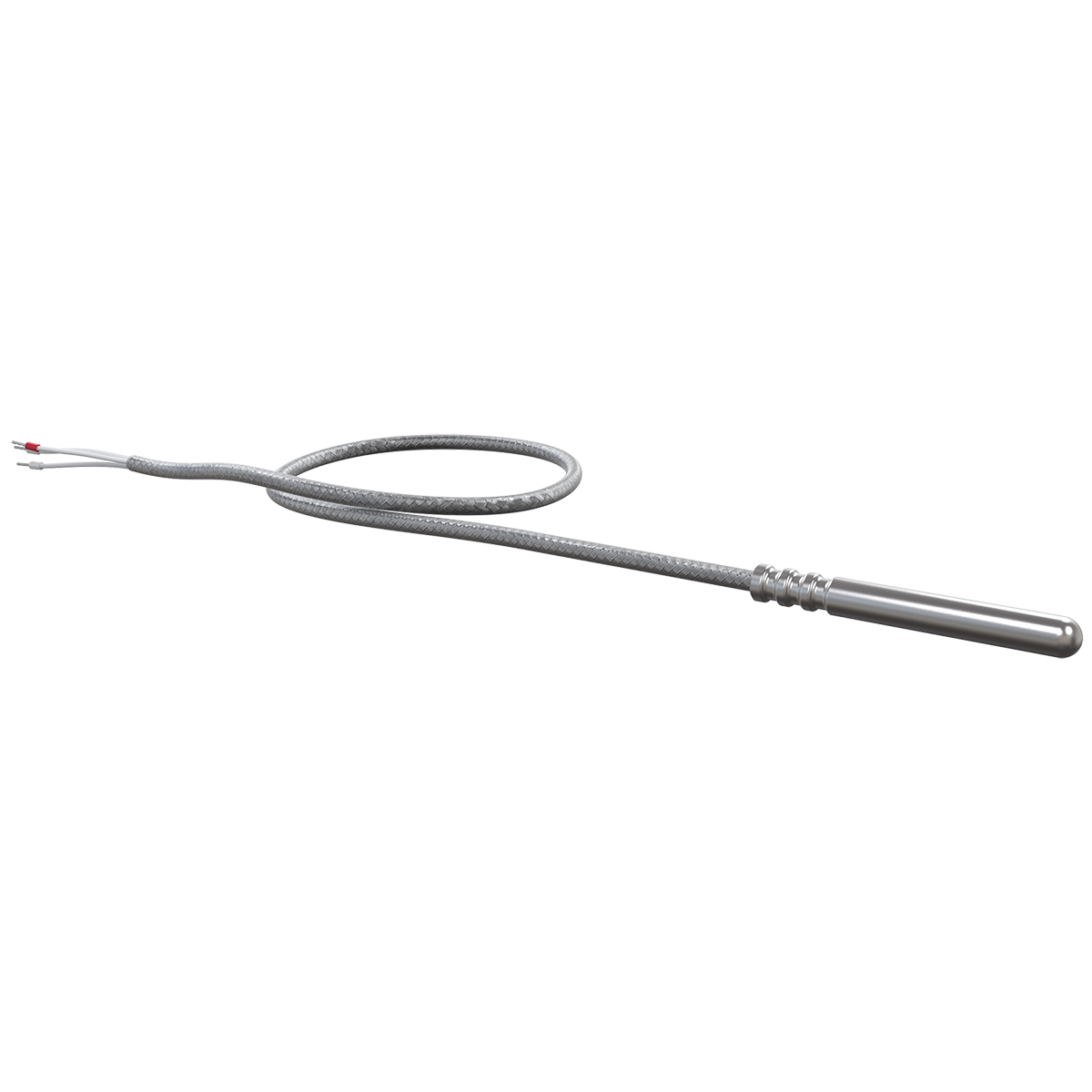

024 |
D=8 мм |
сталь12Х18Н10Т |
30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500 |
|
|
214 |
D=5 мм |
сталь12Х18Н10Т |
||
|
|
314 |
D=5 мм |
сталь 12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500 |
|
|
414 |
D=5 мм |
сталь 12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
|
Накидная гайка |
034 |
D=5 мм, M=8×1 мм |
латунь |
25 |
|
044 |
D=8 мм, M=12×1,5 мм |
сталь12Х18Н10Т |
30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500 |
|
|
654 |
D=5 мм, M=8×1 мм |
сталь12Х18Н10Т |
25, 26, 30, 35, 50, 60, 70, 80, 100, 120, 160 |
|
|
|

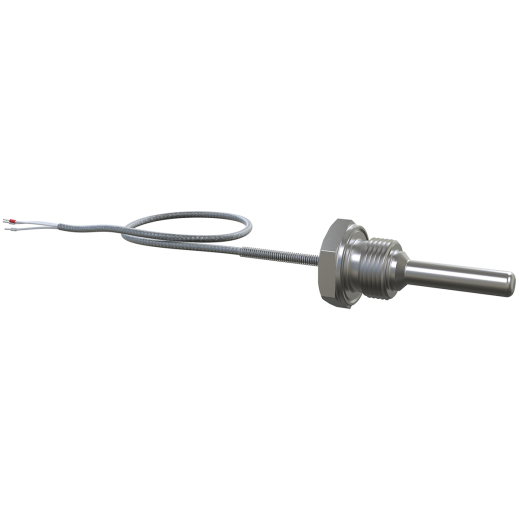

054 |
D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм |
сталь12Х18Н10Т |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
|
064 |
D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
074 |
D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
194 |
D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
|||
|
|
084 |
D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм |
||
|
|

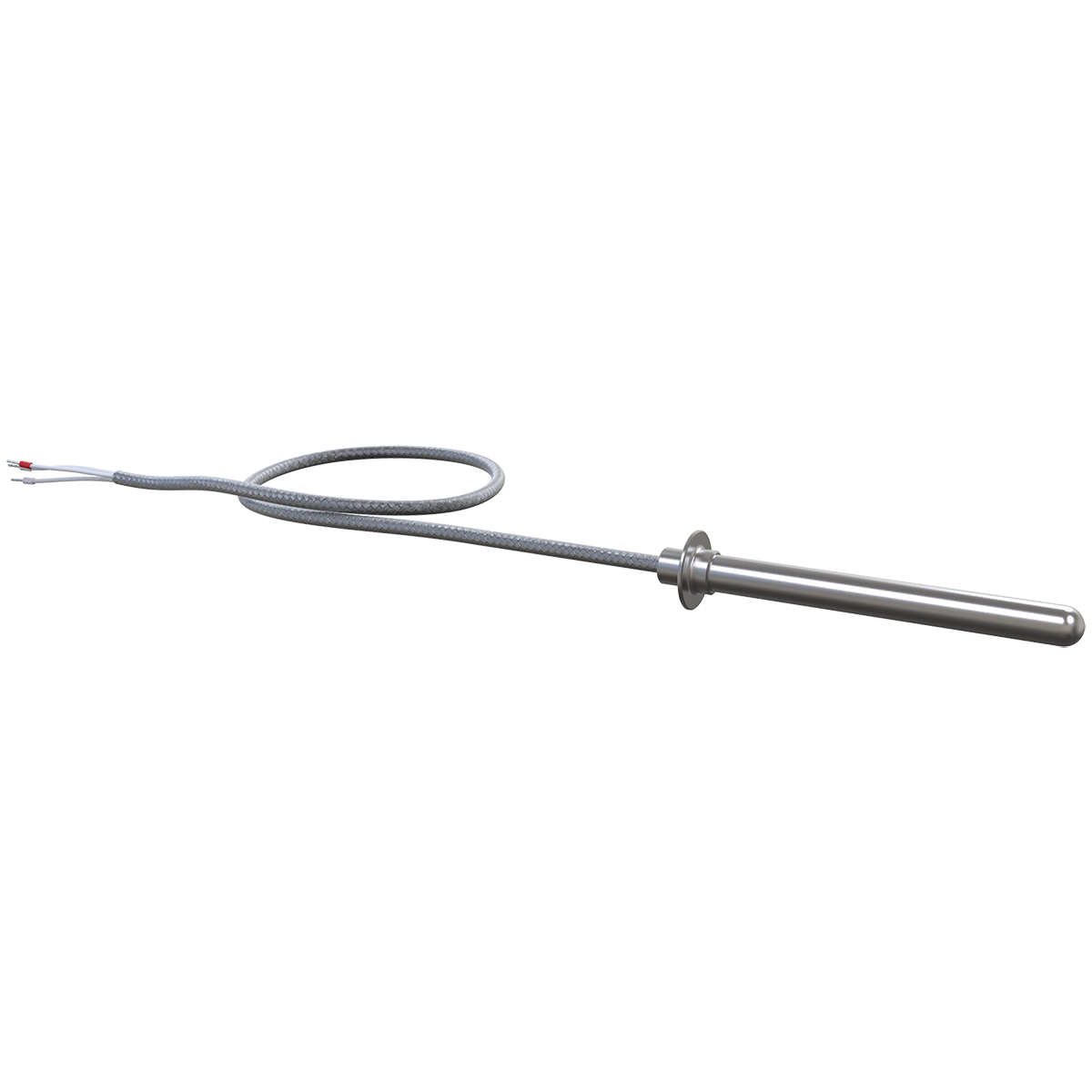

094 |
D=6 мм, D1=13 мм |
||
|
104 |
D=8 мм, D1=18 мм |
|||
|
114 |
D=10 мм, D1=18 мм |
|||
|

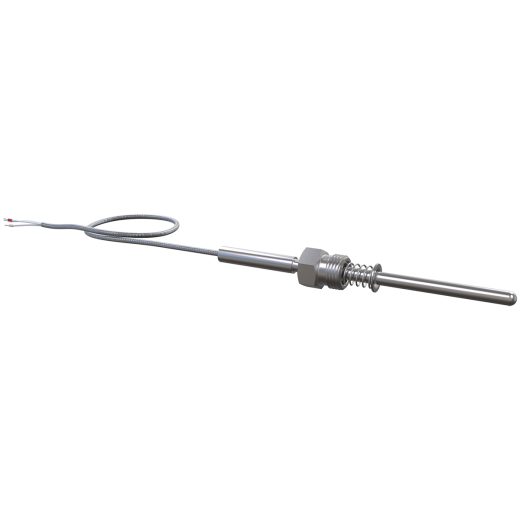

Подвижный штуцер |
124 |
D=6 мм, M=16×1,5 мм**, S=17 мм |
60, 80, 120, 160, 200, 250, 320, 400, 500 |
|
|
134 |
D=8 мм, M=20×1,5 мм**, S=22 мм |
|||
|
144 |
D=10 мм, M=20×1,5 мм**, S=22 мм |
|||
|
|
164*** |
D=4 мм, D1=10 мм |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
174 |
D=5 мм, D1=10 мм |
|||
|
184 |
D=6 мм, D1=10 мм |
|||
|
|

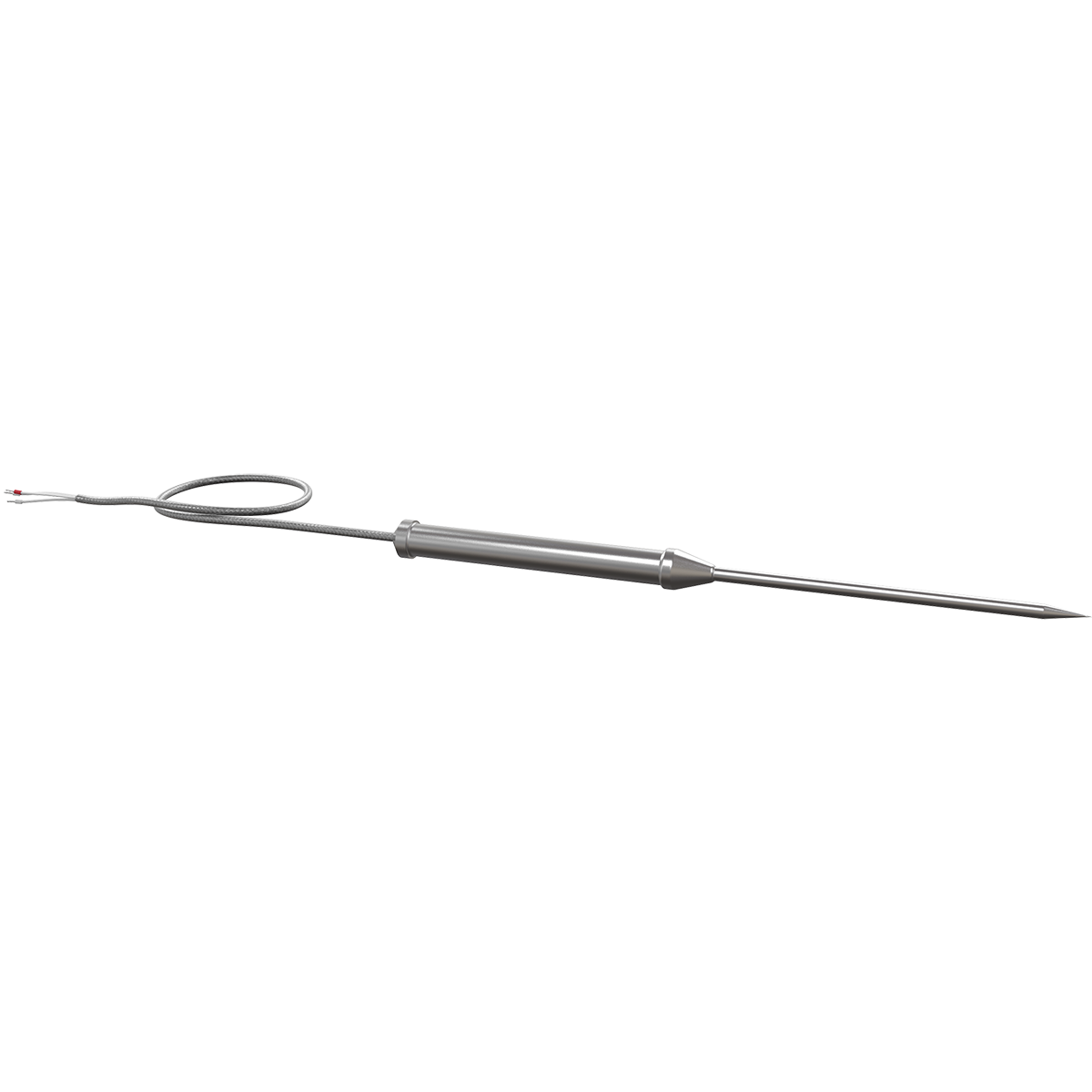

294*** |
D=3 мм |
сталь 12Х18Н10Т |
|
|
Накидная гайка |
204 |
M=10×1 мм, S=14 мм |
латунь |
40, 65 |
|
|

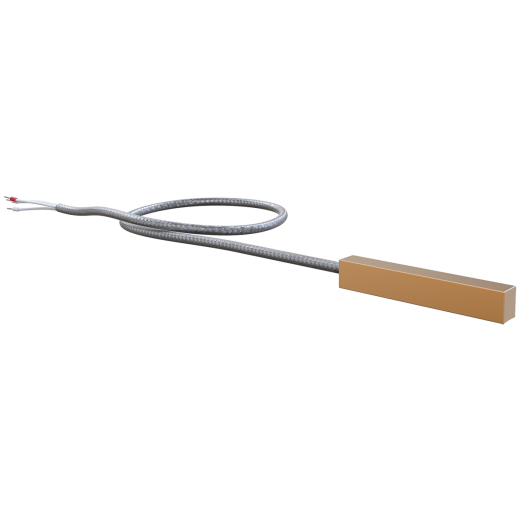

224 |

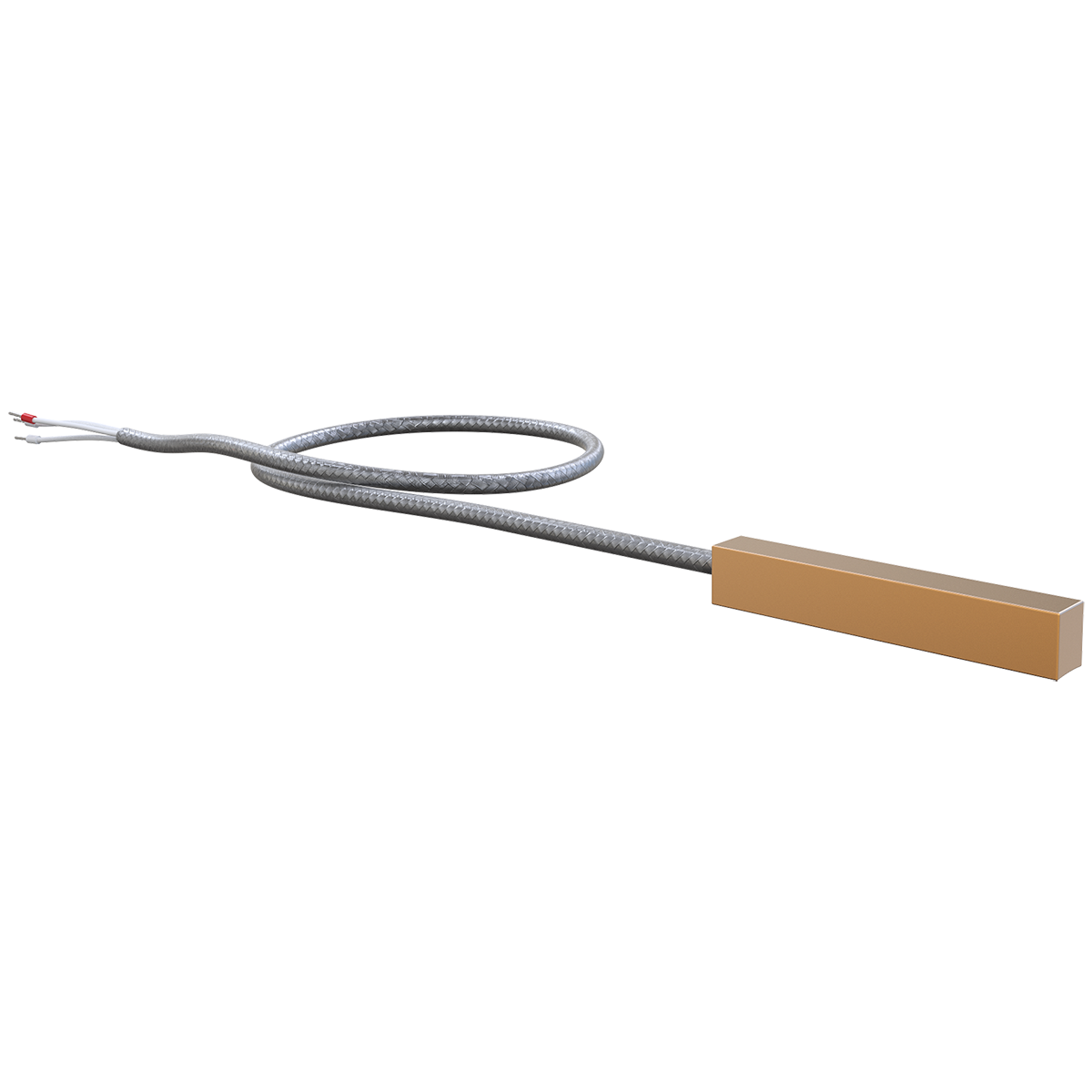

Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом. |
латунь |
43, 35, 30 |
|
|
324 |
D=6 мм |
сталь 12Х18Н10Т |
41 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.
Примечание:
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели 294 изготавливаются только с сенсорами РТ100 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС
|
Тип |
Класс допуска |
Диапазон измерения* |
Пределы допускаемых отклонении от НСХ** |
|
М |
В |
-50…+200 °C |
± (0,30 + 0,005 *|t| ) °C |
|
С |
-180…+200 °C |
± (0,60 + 0,01 *|t| ) °C |
|
|
Pt, П |
А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) |
± (0,15 + 0,002 *|t| ) °C |
|
В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) |
± (0,30 + 0,005 *|t| ) °C |
|
|
С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) |
± (0,60 + 0,01 *|t| ) °C |
|
|
