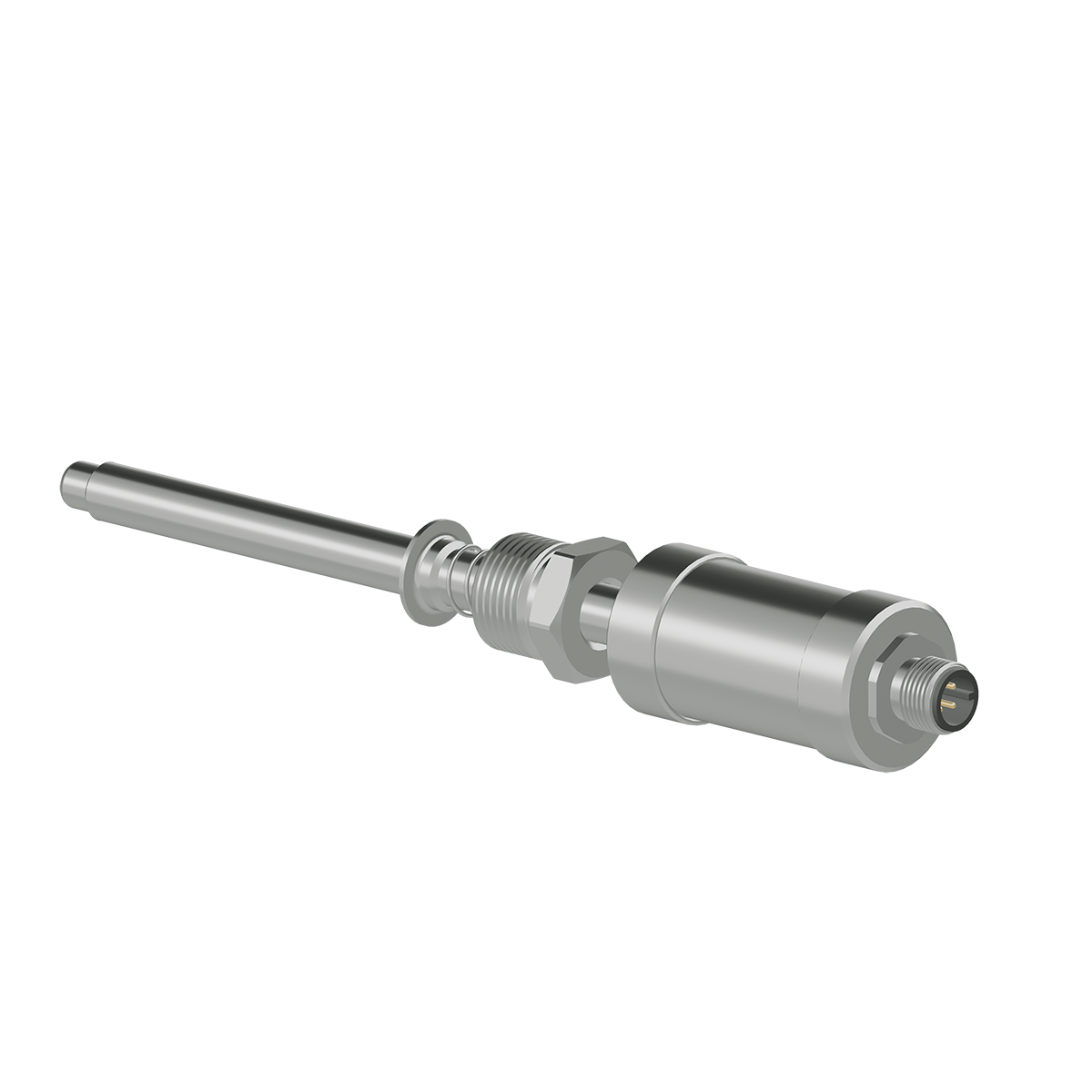

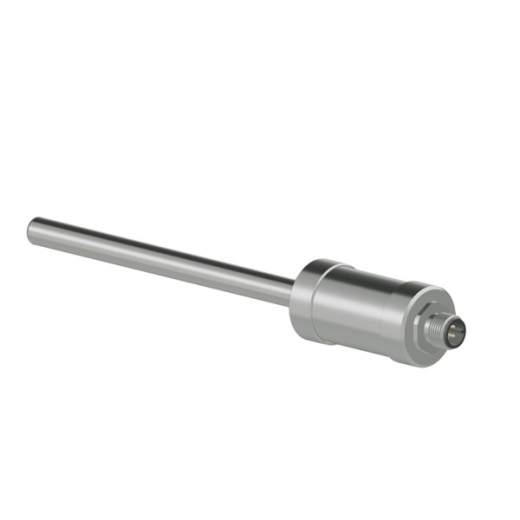

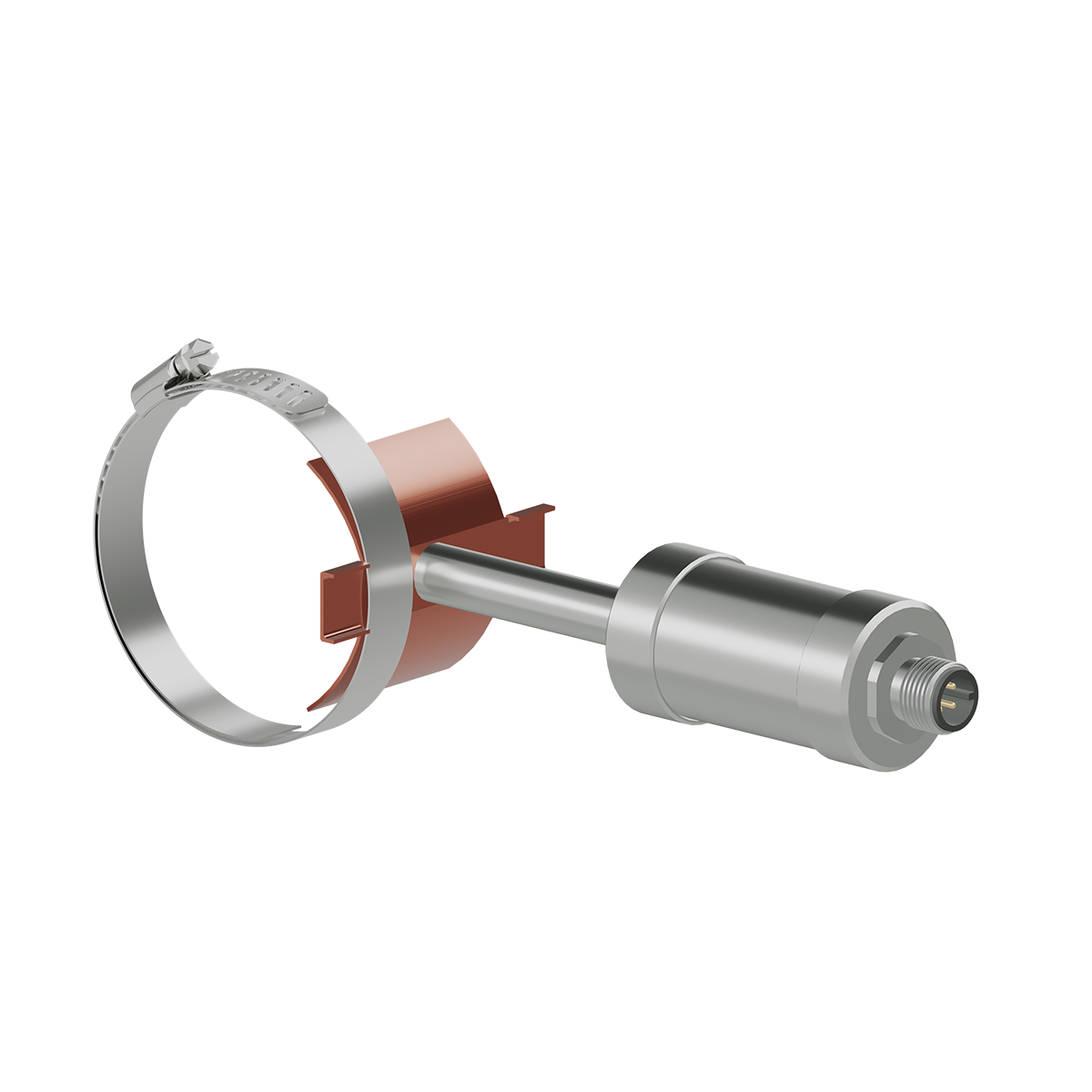

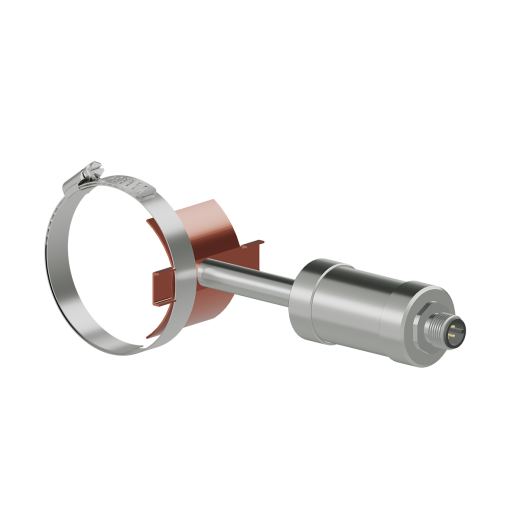

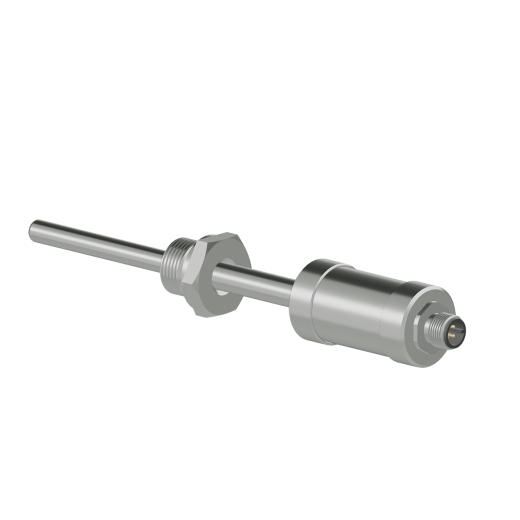

ДТСхх3 термосопротивления с коммутационным разъемом М12

Датчики температуры ДТСхх3 с коммутационным разъемом М12 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Ответная часть разъема М12 не входит в комплект поставки и приобретается отдельно.

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
• 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
• РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности ДТСхх3 с М12:

• Удобство монтажа: разъем М12 (1 ЧЭ – 4 pin, 2 ЧЭ – 4pin; 6 pin)
• Большое количество исполнений за счет новой маркировки

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.

Основные характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ

• от -50 до +250 °С – не менее 0,95 за 40 000 ч;
• от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ

• от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх3 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Стандартный срок производства – от 5 рабочих дней

Характеристики:

Примечание
* - для ДТС223 максимальная температура составляет +250 °C.

Конструктивные исполнения датчиков

*По заказу возможно изготовление датчика с другой резьбой.

Примечания:

1. Датчики с двумя чувствительными элементами изготавливаются:
• только по 2-проводной и 3-проводной схеме;
• только для моделей с диаметром защитной арматуры 8 и 10 мм;
• с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм.
• модель ДТС013 изготавливается только с диаметром защитной арматуры 10мм.
• модель ДТС223 с 2 ЧЭ не производится.
2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера L1:
• 50П – не производим;
• для 50М – не более 200 мм;
• для 100М, 100П, РТ100 – не более 630 мм.
3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

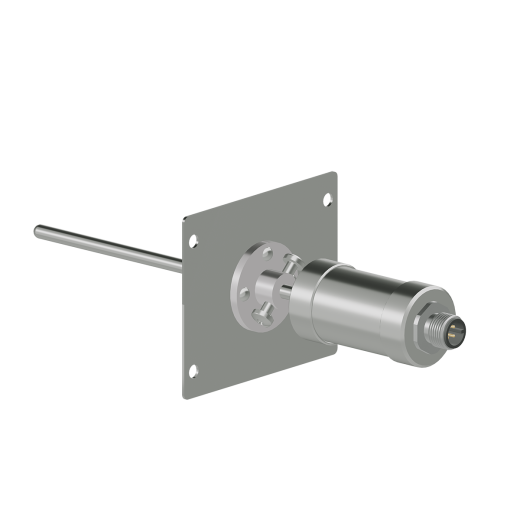

4. Модель ДТС033 с фланцем:
• с сенсорами 50П, 100П не изготавливается;
• по 4-проводной схеме не изготавливается;
• при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.

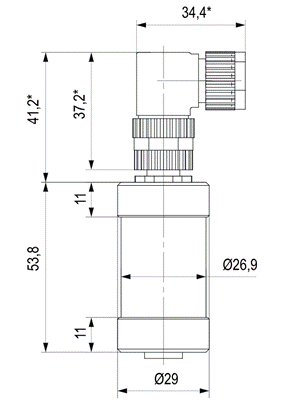

Конструктивное исполнение разъема М12*

* Габариты ответной части разъема М12 указаны для справки. Ответная часть разъема в комплекте не поставляется.

Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС
