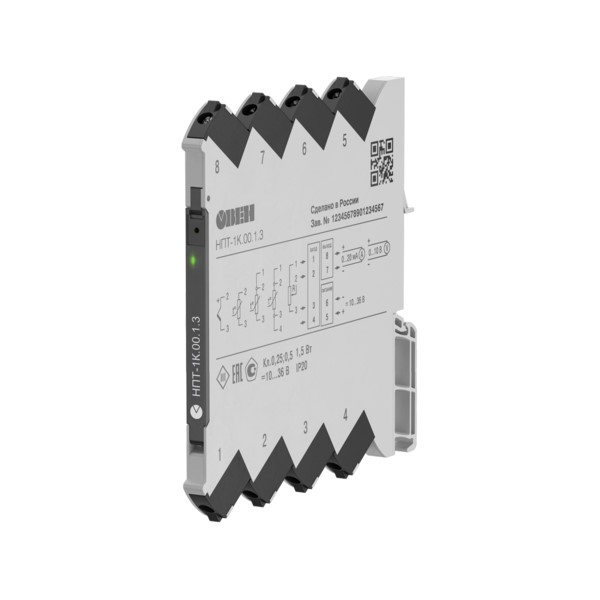

НПТ-1К – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг, реестровая запись 10711231 до 11.09.2028
НПТ-1К – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Применение нормирующих преобразователей
- Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой
- Снижение влияния электромагнитных помех в цепи измерения
- Упрощения подключения датчиков к контроллерам
- Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов
- Увеличение в несколько раз длины линии связи от датчика до измерительного прибора
Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К занимает минимум места на дин-рейке - всего 6,1 мм.
Является средством измерения.
Межповерочный интервал - 2 года.
Доступен в искрозащищенном исполнении.
Преимущества
- Ультратонкий корпус
Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.
- Установка вплотную
Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.
- Сертификация в ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
- Поддержка 4-проводной схемы подключения
Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.
- Простота настройки
Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.
Возможности
НПТ-1К поддерживает настройку:
- Типа подключенного сенсора
- Схема подключаемого сенсора: 2, 3, 4 проводная
- Выбор выходного сигнала по току или напряжению
- Задание выходного сигнала при аварии
- Задание диапазона преобразования
Это обеспечивает гибкость при интеграции в различные системы автоматизации.
Нормированный и ненормированный сигнал. Сравнительная таблица
При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи — не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования.
Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4…20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.
|
Тип датчика |
Выходной сигнал |
Влияние помех |
Длина линии связи |
|
Термопара |
мВ (не нормирован) |
|
20 м |
|
Термопара + НПТ-1К |
4…20 мА (нормирован) |
|
1000 м |
Характеристики:
Питание прибора
|
Номинальное значение напряжения питания постоянного тока |
=24 В |
|
Диапазон допустимых напряжений питания постоянного тока |
10…36 В |
|
Гальваническая развязка питания от входов/выходов |
2500 В |
|
Тип подключения питания |
Отдельными проводами |
Подключение датчиков и характеристики входных сигналов
|
Тип датчика |
ТС, ТП, сопротивление, потенциометры |
|
Схем подключения ТС |
2, 3, 4 - w |
|
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
Характеристики выходных сигналов
|
Номинальный диапазон выходного сигнала преобразователя |
Ток |
4…20, 0…20, 0…5 мА |
|
Напряжение |
0…10, 2…10, 0…5 В |
|
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
Ток |
4…20 – 21…23 мА Ток 0…20 – 21…23 мА Ток 0…5 – 5…6 мА |
|
Напряжение |
0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В |
|
|
Функция преобразования входных сигналов |
Линейная |
|
|
Допустимое сопротивление нагрузки |
Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения |
|
Время
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин. |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
2 с |
|
Питание выходного сигнала |
От встроенного источника |
Настройки устройства
|
Разъем для конфигурирования |
Micro Usb |
|
ПО для конфигурирования |
Конфигуратор НПТ v4.1.0.742 |
Метрологические характеристики
|
Основная приведенная погрешность преобразования, не более |
- при работе с ТС |
0,25 % |
|
- при работе с ТП |
0,5 % |
|
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более |
- при работе с ТС |
0,125 % |
|
- при работе с ТП |
0,25 % |
Габаритные размеры
|
Габаритные размеры |
(6,1×113×115) ± 1 мм |
|
Степень защиты корпуса |
IP20 |
|
Степень защиты клемм |
IP20 |
|
Масса в упаковке, не более |
0,2 кг |
Условия эксплуатации
|
Диапазон рабочих температур |
-40…+70 °С |
|
Относительная влажность воздуха, не более |
95 % |
|
Атмосферное давление |
84…106,7 кПа |
|
Устойчивость к механическим воздействиям |
Группа №2 по ГОСТ Р 52931 |
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
Характеристики подключаемых датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||
|
Тип |
Диапазон преобразования |
|
|
Макс. |
Мин. |
|
|
Cu50 |
-50…+200 °С |
50 °С |
|
50М |
-180…+200 °С |
50 °С |
|
Pt50 |
-200…+750 °С |
100 °С |
|
50П |
-200…+750 °С |
100 °С |
|
Сu100 |
-50…+200 °С |
50 °С |
|
100M |
-180…+200 °С |
50 °С |
|
Pt100 |
-200…+750 °С |
100 °С |
|
100П |
-200…+750 °С |
100 °С |
|
100H |
-60…+180 °С |
50 °С |
|
Термопары по ГОСТ Р 8.585 |
||
|
TХК (L) |
-200…+800 °С |
400 °С |
|
TЖК (J) |
-200…+1200 °С |
500 °С |
|
TНН (N) |
-200…+1300 °С |
500 °С |
|
TХА (К) |
-200…+1300 °С |
500 °С |
|
TПП (S) |
0…+1750 °С |
400 °С |
|
TПП (R) |
0…+1750 °С |
500 °С |
|
ТПР (В) |
+200…+1800 °С |
700 °С |
|
TВР (А-1) |
0…+2500 °С |
600 °С |
|
ТВР (А-2) |
0…+1800 °С |
600 °С |
|
ТВР (А-3) |
0…+1800 °С |
600 °С |
|
ТМК (Т) |
-200…+400 °С |
300 °С |
|
Термопары по DIN 43710 |
||
|
Typ L |
-200…+900 °С |
400 °С |
|
Потенциометр |
||
|
R<1 кОм |
0…100 % |
10 % |
|
Сопротивление |
||
|
R<1 кОм |
0…1000 Ом |
100 Ом |
