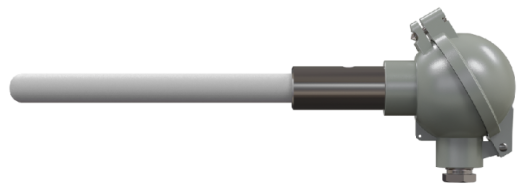

Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.
Отличительные особенности
- Возможно кратковременное измерение температур до 1600 °С.
- Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
|
Вероятность безотказной работы |
Температура применения, °С |
Гарантийный срок эксплуатации |
Средний срок службы, не менее |
|
|
ОВЕН ДТПS |
|
|||
|
0,95 за 8 000 часов |
До +1300 |
1 год |
2 года |
|
|
Не нормируется |
Свыше 1300 |
- |
- |
|
Интервал между поверками 1 год.
Таблица конструктивных исполнений
|
Конструктивное исполнение |
Обозначение при заказе (модель) |
Параметры |
Исполнение рабочего спая отн. корпуса |
Диаметр термоэлектродов |
Материал защитной арматуры |
Длина термопары L* |
|
|
ДТПS021.1О-0,5/L |
D ≤ 4,6 мм |
неизолированный |
платинородий – 0,4 мм платина – 0,5 мм |
корунд CER795 (0...+1300 °С) |
0,2...2 м |
|
|
ДТПS021.1Э-0,5/L |
D ≤ 4,6 мм |
изолированный |
0,2...2 м |
||
|
|
ДТПS145-0019.L ДТПS145-001К.L |
D = 12 мм D1 = 20 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С) |
изолированный |
корунд CER795 (0...+1300 °С) самосвязанный карбид кремния (0...+1300 °С) металлическая коммутационная головка |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части) |
|
|
|
ДТПS245-001К.L |
D = 12 мм D1 = 20 мм Материал металлической части арматуры: сталь AISI 310S (до 1000 °С) |
изолированный |
|||
|
|
ДТПS155-0019.L ДТПS155-001К.L |
D = 20 мм D1 = 30 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С) |
изолированный |
|||
|
|
ДТПS255-001К.L |
D = 20 мм D1 = 30 мм Материал металлической части арматуры: сталь AISI 310S (до 1000 °С) |
изолированный |
|||
|
|
ДТПS165-001К.L |
D = 20 мм D1 = 30 мм M = 27×2 мм**, S = 32 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С) |
изолированный |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм (длина монтажной части) |
Примечания.
* Длина термопары L выбирается при заказе.
Для ДТПХ мод. 145, 155:
- для ДТПХ мод. 145, 155, 165: температура в зоне перехода от керамической части к металлической не должна превышать 800 °С;
- для ДТПХ мод. 245, 255, 415: температура в зоне перехода от керамической части к металлической не должна превышать 1000 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Для датчиков ДТПХ145,245, 155, 255 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.
Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП
|
НСХ |
Класс допуска |
Диапазон измерения |
Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N(НН) |
2 |
-40…+333 °C включ. |
± 2,5 °C |
|
св. 333…+1300 °C |
± 0,0075t°C |
||
|
1 |
-40…+375 °C включ. |
± 1,5 °C |
|
|
св. 375…+1300 °C |
± 0,004t°C |
||
|
L (ХК) |
2 |
-40…+360 °C включ. |
± 2,5 °C |
|
св. 360…+600 °C |
± (0,700 + 0,005t) °C |
||
|
J (ЖК) |
1 |
-40…+375 °C включ. |
± 1,5 °C |
|
св. 375…+750 °C |
± 0,004t°C |
||
|
S(ПП) |
2 |
0…+600 °C включ. |
1,5 °C |
|
св. 600…+1600 °C |
0,0025t°C |
||
|
t – значение измеряемой температуры °C |
|||
Характеристики:
Технические характеристики
|
Характеристика |
Значение |
|
Номинальная статическая характеристика |
ТПП(S) |
|
Рабочий диапазон измеряемых температур |
0…+1300 °С |
|
Класс допуска |
2 |
|
Показатель тепловой инерции |
Не более 5 с – для ДТПS021 Не более 50 с – для ДТПS145 Не более 90 с – для ДТПS155 |
|
Материал защитной арматуры |
Корунд CER795/12Х18Н10Т |

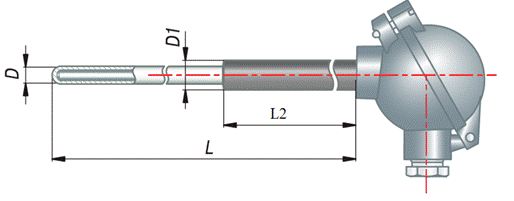

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
|
L, мм |
L2, мм |
|
250 |
80 |
|
320 |
80 |
|
400 |
80 |
|
500 |
80 |
|
630 |
80 |
|
800 |
200 |
|
1000 |
400 |
|
1250 |
650 |
|
1600 |
1000 |
|
2000 |
1400 |
Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.
