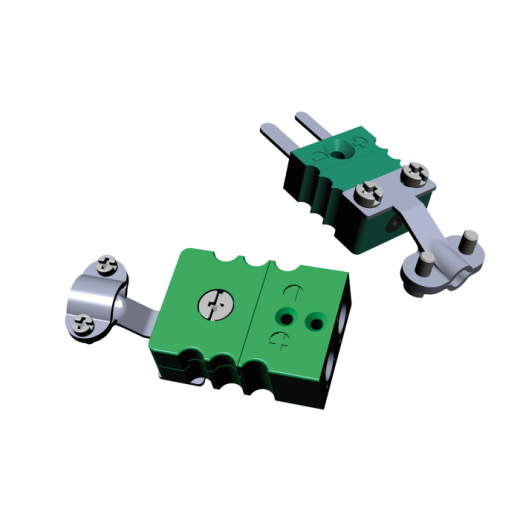

Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.
Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.
Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.

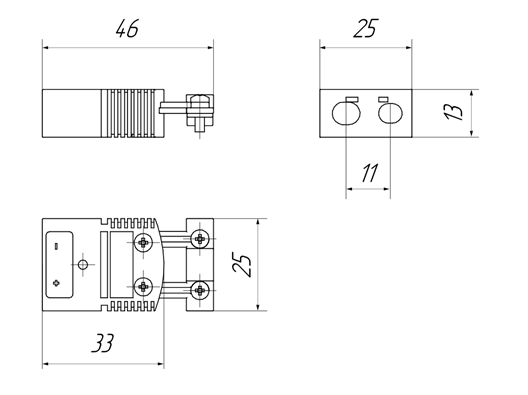

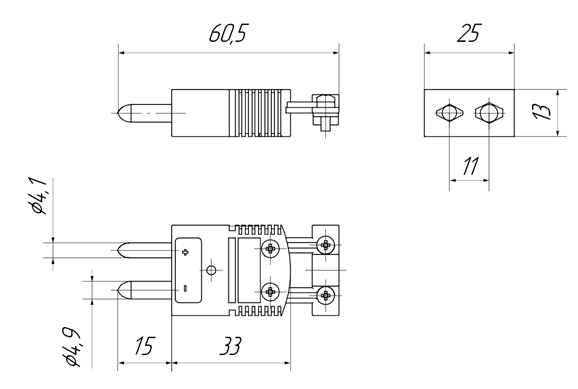

Конструктивное исполнение вилок и розеток в стандартном размере
Вилка
Розетка
|
Тип НСХ |
Термопарные (компенсационные) сплавы и полярность |
Цветовое обозначение |
Маркировка для заказа (модель «стандарт») |
||
|
(+) |
(-) |
Вилка |
Розетка |
||
|
K (ХА) |
Ni-Cr |
Ni-Al |
Жёлтый |
OSTW-CC-K-M |
OSTW-CC-K-F |
|
N (НН) |
Nicrosil |
Nisil |
Оранжевый |
OSTW-CC-N-M |
OSTW-CC-N-F |
|
J (ЖК) |
Fe |
Cu-Ni |
Чёрный |
OSTW-CC-J-M |
OSTW-CC-J-F |
|
S (ПП) |
Cu |
Cu-Ni |
Зелёный |
OSTW-CC-S-M |
OSTW-CC-S-F |

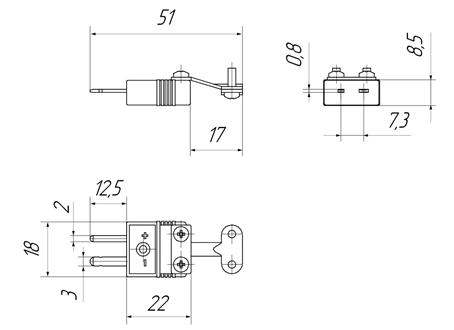

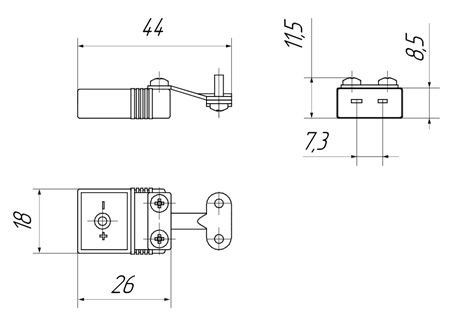

Конструктивное исполнение вилок и розеток в размере «мини»
Вилка
Розетка
|
Тип НСХ |
Термопарные (компенсационные) сплавы и полярность |
Цветовое обозначение |
Маркировка для заказа (модель «мини») |
||
|
(+) |
(-) |
Вилка |
Розетка |
||
|
K (ХА) |
Ni-Cr |
Ni-Al |
Жёлтый |
SMPW-K-M |
SMPW-K-F |
|
N (НН) |
Nicrosil |
Nisil |
Оранжевый |
SMPW-N-M |
SMPW-N-F |
|
J (ЖК) |
Fe |
Cu-Ni |
Чёрный |
SMPW-J-M |
SMPW-J-F |
|
S (ПП) |
Cu |
Cu-Ni |
Зелёный |
SMPW-S-M |
SMPW-S-F |
Характеристики:
Технические характеристики
|
Наименование |
Значение |
|
|
OSTW (стандарт) |
SMPW (мини) |
|
|
Диапазон рабочих температур: |
||
|
- Длительно |
-29…+180 °С |
|
|
- Кратковременно |
-50…+220 °С |
|
|
Степень защиты |
IP40 |
|
|
Максимальный диаметр наружной оболочки подводимого кабеля |
5,5 мм |
5,0 мм |
|
Максимальное сечение подключаемых проводов |
2,075 мм² |
0,5189 мм² |
