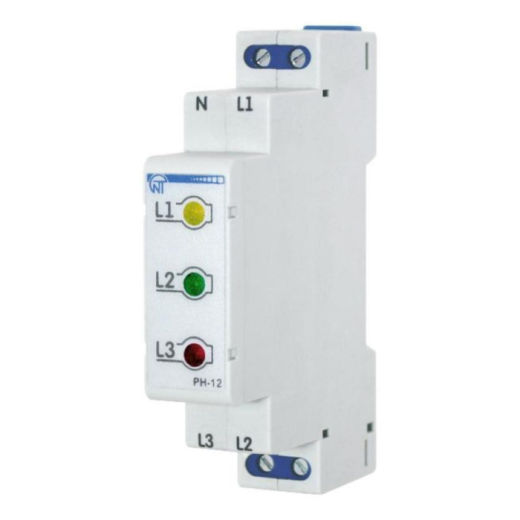

РН-12 Индикатор фаз

Подключение изделия:

Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками.
Рекомендуется использовать провода сечением не менее 1 мм2 для подключения к клеммам входных контактов. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов.
НЕ ДОПУСКАЕТСЯ ОСТАВЛЯТЬ ОГОЛЕННЫЕ УЧАСТКИ ПРОВОДА, ВЫСТУПАЮЩИЕ ЗА ПРЕДЕЛЫ КЛЕММНИКА.
Для надежного контакта необходимо производить затяжку винтов клеммника с усилием.
При уменьшении момента затяжки – место соединения нагревается, может оплавиться клеммник и загореться провод. При увеличении момента затяжки – возможен срыв резьбы винтов клеммника или пережимание подсоединенного провода.
Подключить изделие (клеммы L1, L2, L3, N) к электрической сети.
Подать напряжение питания.
При подаче на РН-12 напряжения изделие индицирует его наличие на фазах, соответствующих маркировке, относительно нулевого провода.

Характеристики:

• Индикация: Светодиоды
• Тип индикации: Наличие фазы
• Сечение проводов для подключения к клеммам: 0,3-3,3 мм²
• Максимальная потребляемая мощность: 0,5 Вт
• Габариты: 90х18х64,5
• Масса, не более: 0,08 кг
• Гарантия: 10 лет

Условия эксплуатации:

Изделие предназначено для эксплуатации в следующих условиях:

• температура окружающей среды от минус 35 до +55 ºС;
• атмосферное давление от 84 до 106,7 кПа;
• относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.

Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).

Изделие не предназначено для эксплуатации в условиях:

• значительной вибрации и ударов;
• высокой влажности;
• агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
