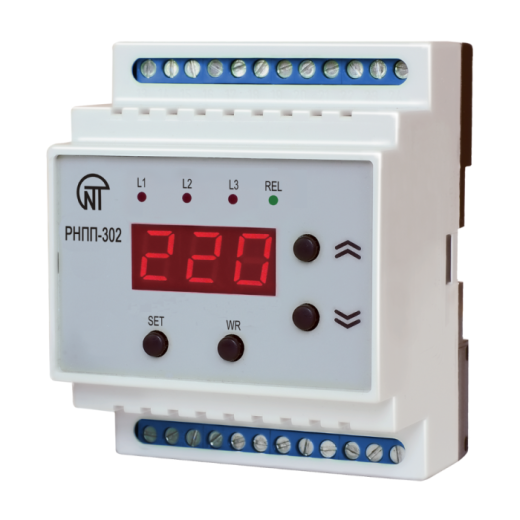

РНПП-302 Трехфазное реле напряжения и контроля фаз

Качество и стабильность энергоснабжения влияет на срок службы электроприборов. Резкие перепады в напряжении губительны для техники, которая начинает гудеть или даже дымиться. Во избежание подобных ситуаций используют реле контроля напряжения РНПП 302. С его помощью можно свести количество неконтролируемых скачков напряжения к минимуму, обеспечив бесперебойную работу электроустановок различной мощности.

РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние реле нагрузки (включено/выключено) и тип аварии.

Преимущества защитных механизмов

РНПП-302 защищает сеть от неожиданных аварийных ситуаций. Эффективность его использования подтверждена на практике.

Реле напряжения РНПП 302 имеет такие преимущества:

• Широкий диапазон рабочий нагрузок. Устройство можно использовать для маломощных бытовых приборов и для промышленных электроустановок.
• Простота монтажа. Установить реле РНПП 302 можно на DIN-рейку в распределительном шкафу. Кроме того, есть модели, которые подключаются к розетке для защиты конкретных приборов. Управление устройствами осуществляется с помощью микроконтроллера.
• Экономия. Использование РНПП 302 существенно сокращает расходы на ремонт электротехники, вышедшей из строя в результате скачков напряжения.
• Селективность. РНПП 302 автоматически отключает поврежденные участки энергосети, сохраняя целостность и работоспособность системы.

Область применения

РНПП 302 применяется везде, где необходимо защитить электроустановки от токовых перегрузок. Реле контроля напряжения защищают любую сеть. Они используются в быту и на промышленных объектах для защиты электродвигателей и установок с жесткими граничными параметрами напряжения. Реле защищает технику и аппаратуру, чувствительную к сетевым скачкам.

Устройство может работать в четырех независимых режимах:

• реле обрыва фаз при τΠρ=0 (контроль уровней напряжений – выключен);
• реле минимального напряжения при τΠρ=1;
• реле максимального напряжения при τΠρ=2;
• реле напряжения при τΠρ=3.

Основные технические характеристики:

• Цифровой вход дистанционного включения/выключения устройства.
• Перекидной релейный выход для управления магнитным пускателем – 8А, 250В при cos φ=1.
• Нормально-разомкнутый контакт реле сигнализации – 8А, 250В при cos φ=1.
• Гармонический состав (несинусоидальность) напряжения питания – ГОСТ 32144-2013.
• Точность определения порогов срабатывания по напряжению: не более 1,5%.
• Номинальное фазное/линейное напряжение: 220/380 (230/400 или 240/415)В.
• Потребляемая мощность: не более 5 Вт.
• Степень защиты устройства: IP40.
• Степень защиты клеммника: IP20.
• Сечение проводов для подключения к клеммам: 0,25 – 2,5 мм2.
• Момент затяжки винтов клемм входных контактов: 0,4 Н*м.
• Климатическое исполнение: УХЛ З.1.
• Диапазон рабочих температур: от минус 35 до +55 C при атмосферном давлении от 84 до 106,7 кПа и относительной влажности воздуха 30 ... 80% (при температуре +25 °С).
• Масса, не более 0,3 кг.
• Монтаж: на стандартную DIN-рейку 35 мм.
• Положение в пространстве – произвольное.
