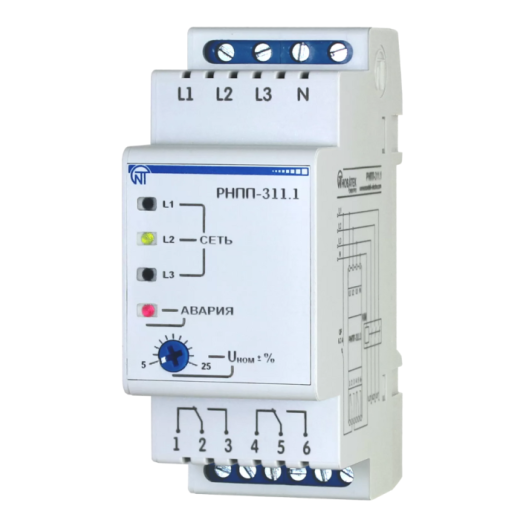

РНПП-311.1 Реле напряжения, перекоса и последовательности фаз

Реле напряжения, перекоса и последовательности фаз РНПП-311.1 предназначено для отключения нагрузки 400 В 50 Гц при:

• недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;
• нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);
• обрыве, нарушении последовательности и слипании фаз.

РАБОТА ИЗДЕЛИЯ

РНПП-311.1 постоянно контролирует значения напряжений в трехфазной сети, сопоставляя их со значениями, установленными Пользователем регулятором U nom±%.

Изделие отключит нагрузку, если значение напряжения выйдет за пределы, заданные Пользователем.

РНПП-311.1 имеет одну совмещенную регулируемую уставку срабатывания по максимальному/минимальному напряжению. Например: в положении 10% изделие будет срабатывать при повышении/понижении напряжения на 10% от номинального.

Изделие может находиться в следующих состояниях:

• нормальной работы;
• аварии по напряжению;
• выдержки времени АПВ.

Условия эксплуатации

Изделие предназначено для эксплуатации в следующих условиях:

• температура окружающей среды от минус 35 до +55 ºС;
• атмосферное давление от 84 до 106,7 кПа;
• относительная влажность воздуха (при температуре +25 ºС) 30 ... 80%.

Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).

ВНИМАНИЕ! Изделие не предназначено для эксплуатации в условиях:

• значительной вибрации и ударов;
• высокой влажности;
• агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
