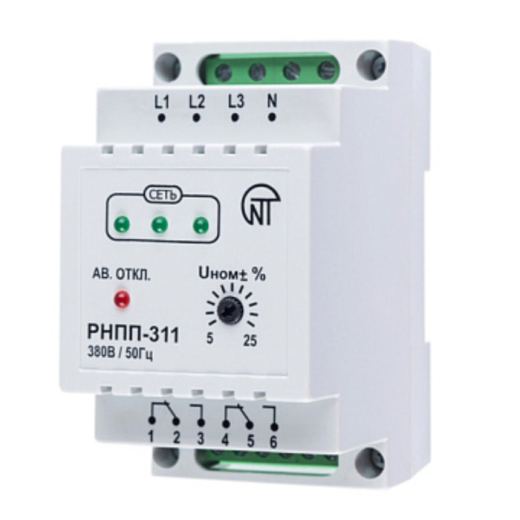

РНПП-311 Реле напряжения, перекоса и последовательности фаз

Реле напряжения РНПП-311 предназначено для отключения нагрузки 380 В / 50 Гц при:

• недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с,
• нарушении амплитудной симметрии сетевого напряжения (перекосе фаз),
• обрыве,
• нарушении последовательности и слипании фаз.

Реле используется для контроля напряжения в электросети. Устройство работает по принципу отсекателя, обесточивая оборудование в момент выхода параметров сети за установленные пользователем пределы. В тот момент, когда нагрузка возвращается в норму, РНПП-311 включает питание.

В каких случаях необходимо защитное устройство?

Необходимость установки реле контроля фаз РНПП 311 обусловлена такими причинами:

• Частые обрывы линий электросети, перепады напряжения, и как следствие поломка бытовой техники и промышленного оборудования.
• Отключение (обрыв) провода нейтрали. В результате в сети резко возрастает нагрузка, что приводит к поломке маломощных электроприборов.
• Запуск мощной электроустановки приводит к перегрузке фазы. В итоге, электроприборы перегорают.
• Большая протяженность линий электросети от трансформатора. В этом случае напряжение снижается до критических значений. Это губительно для приборов, подключенных в этот момент к сети.

Конструкционные особенности реле РНПП

Основной функционал реле напряжения РНПП 311 приходится на микропроцессор, который регулирует изменения напряжения. Микропроцессор анализирует силу тока и передает сигнал реле.

Порог срабатывания РНПП 311 устанавливается потребителем. От правильности настройки прибора зависит его быстродействие и качество работы. В отличие от стабилизаторов, реле обесточивает только те участки электросети, на которых напряжение выходит за рамки допустимых значений, сохраняя работоспособность системы. Стабилизаторы, в свою очередь, равномерно распределяют и анализируют нагрузку по всей сети.

Технические характеристики:

• Номинальное напряжение: 380 В
• Частота сети: 45 – 55 Гц
• Диапазон регулирования: -срабатывания по Umах/ Umin, 5 – 25 % от ном.
• Фиксированная задержка срабатывания по Umin 12с.
• Величина амплитудного перекоса фаз: 60 В
• Фиксированное время срабатывания по Umах: 1,5 с (0,1– как опция)
• Фиксированное время срабатывания при обрыве одной из фаз: 1,5 с (0,1– как опция)
• Время автоматического повторного включения после восстановления параметров U: 5 с (0, 10, 60, 100, 150, 200, 250 – под заказ)
• Напряжение катушки пускателя: переменного 110 – 380 В
• Напряжение катушки пускателя: постоянного 12 – 36 В
• Точность определения порога срабатывания по U: до 3 В
• Напряжение, при котором сохраняется работоспособность: 80 – 500 В
• Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность: 700 В
• Диапазон рабочих температур: от минус 25 до + 40 ºС
• Температура хранения: от минус 45 до + 70 ºС
• Суммарный ток потребления от сети: до 35 мА
• Климатическое исполнение: УХЛ 4
• Коммутационный ресурс под нагрузкой 5 А: 100 000 раз, не менее
• Вредные вещества, в количестве превышающие предельно допустимые концентрации, отсутствуют.

Отличительные особенности:

1. Независимое питание внутренней схемы реле от каждой из 3-х фаз.
2. Цифровая обработка сигнала напряжения.
3. Реле не требует дополнительной отладки и настройки потребителем, т.к. выставленная регулируемая и зафиксированные уставки достаточно точно выверены и не зависят от внешних факторов.
4. Наличие точной регулировки по напряжению в широком диапазоне.
5. Возможность изменения, по желанию заказчика, диапазона регулируемой уставки и величин зафиксированных уставок.
6. Гальванически развязанная цепь питания катушки пускателя с силовыми цепями.
7. Индикация наличия напряжения по каждой фазе, наличие индикации аварийного срабатывания.
8. Коэффициент возврата (гистерезис) по отключению/включению как по Umах, так и по Umin, в пределах 6-7 В.
9. Реле сохраняет работоспособность в диапазоне 30-150 % от номинального напряжения, а также при наличии хотя бы одной из фаз.
10. Крепление на стандартную DIN- рейку.
11. Малогабаритность и небольшой вес изделия.
