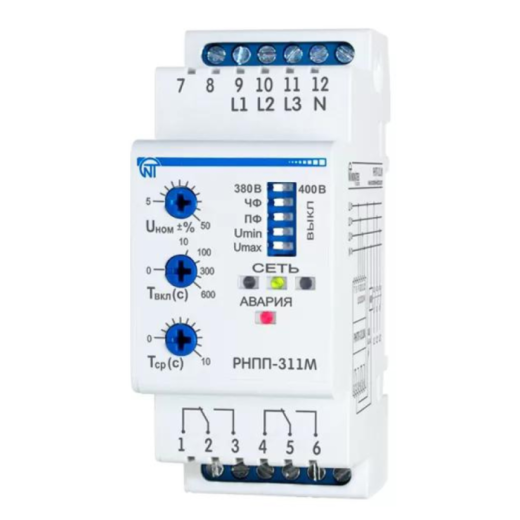

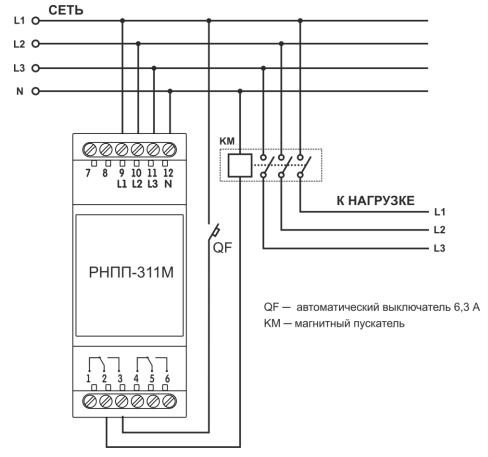

РНПП-311М Трехфазное реле напряжения и контроля фаз

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;
• нарушения последовательности и слипание фаз;
• нарушения полнофазности и симметричности сетевого напряжения.

Светодиоды на лицевой панели реле индицируют:

• наличие напряжения в сети;
• состояние нагрузки (включена или отключена);
• вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

• порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
• задержку времени включения нагрузки после восстановления параметров сети;
• время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети:

• последовательности и слипания фаз;
• полнофазности и симметричности сетевого напряжения;
• понижения напряжения;
• повышения напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:

• режим полного контроля напряжения сети;
• режим контроля минимального/максимального напряжения;
• режим контроля минимального напряжения;
• режим контроля максимального напряжения;
• режим контроля наличия фаз;
• режим контроля неправильной последовательности и наличия слипания фаз;
• режим контроля перекоса фаз.

Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.

Предусмотрена возможность подключения оперативного питания 24 В (под заказ).

Назначение изделия

РНПП-311M предназначено:

• для контроля допустимого уровня напряжения;
• для контроля правильного чередования и отсутствия слипания фаз;
• для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
• для отключения нагрузки при некачественном сетевом напряжении;
• для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
• для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.

РНПП-311M осуществляет контроль ноля косвенным методом.

В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (380 В или 400 В) и набора защитных функций.

После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.

Примечание: для сетей с большим уровнем гармоник рекомендуем использовать модификацию изделия: РНПП-311M-24 — c подключением автономного источника питания 24 В.

Условия эксплуатации

Изделие предназначено для эксплуатации в следующих условиях:

• температура окружающей среды от минус 35 до +55 ºС;
• атмосферное давление от 84 до 106,7 кПа;
• относительная влажность воздуха (при температуре +25 ºС) 30 ... 80%.

Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).

ВНИМАНИЕ! Изделие не предназначено для эксплуатации в условиях:

• значительной вибрации и ударов;
• высокой влажности;
• агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
