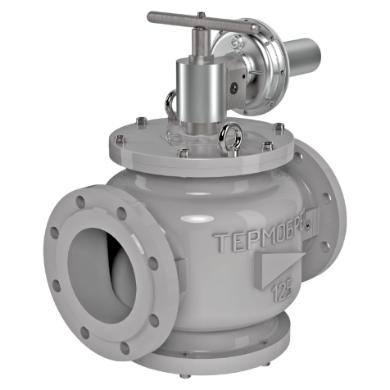

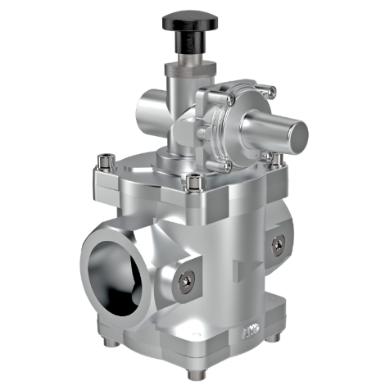

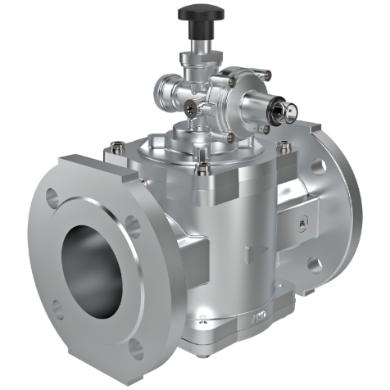

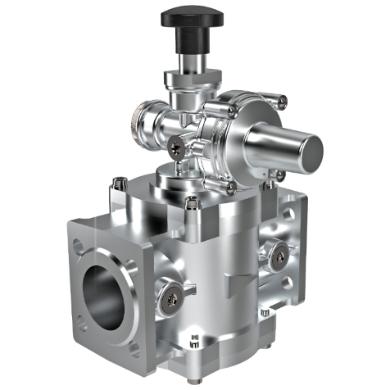

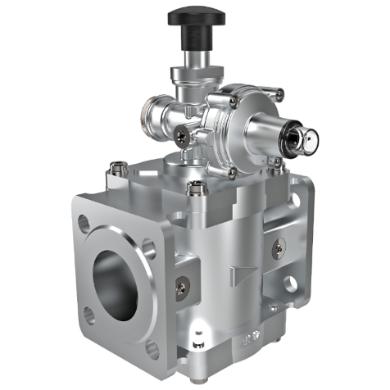

Клапаны серии ЗК предохранительно-запорные "ТермоБрест"

Предохранительно-запорные клапаны (ПЗК) предназначены для автоматического прекращения подачи газа к потребителям в случае повышения давления выше заданного предела срабатывания. Когда регулируемое давление случайно превышает установленное давление клапана, клапан срабатывает, закрываясь, блокирует на выходе поток газа, поддерживая всю систему в состоянии полной безопасности.

Открытие клапана можно произвести только вручную и только после устранения причины, спровоцировавшей закрытие.

Область применения ПЗК – газовые регуляторные пункты и установки.

Структура обозначения:

1. ЗК – обозначение серии

2. Присоединительный размер в дюймах

3. Максимальное рабочее давление:

    1- 1 бар;

    6 – 6 бар.

4. Трехзначный код исполнения клапана:

    - ххх   диапазон настройки срабатывания клапана, мбар

5. Исполнение корпуса

     ---  муфта

    ФЛ --  фланцевое

6. Климатическое исполнение

           У3.1: –30...+60 °С;

           У2: –40...+60 °С – установка в закрытых неотапливаемых помещениях (объемах).

7. Номер технических условий

Дополнительная информация:

·       Диапазон настройки срабатывания клапана определяется типоразмером пружины, установленной в корпус клапана.

·       Для клапанов ЗК1…2 ( ду  25…50мм) дополнительно указывается исполнение корпуса по присоединению.

·       Для клапанов ЗК-2 … 4 ( ду 50..100 мм ) дополнительно указывается исполнение вариант фланцевого исполнения

---  по умолчанию Pn 6

Pn16 --   в случае с присоединительным фланцем Pn 16.

·       Материал корпуса клапанов

Ду  15…100 мм – алюминий,

Ду 125…200 мм -- сталь.
