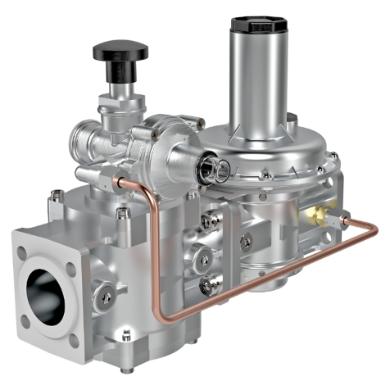

Регуляторы-стабилизаторы давления РС комбинированные с ПЗК и встроенным ПСК "ТермоБрест"

Регуляторы-стабилизаторы давления с предохранительно-запорным клапаном и встроенным предохранительно-сбросным клапаном предназначены для регулирования и поддержания величины давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от входного давления (расхода). Регуляторы-стабилизаторы работают без использования постороннего источника энергии.

Предохранительно-запорный клапан, входящий в состав регулятора, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.

Предохранительно-сбросной клапан, входящий в состав регулятора, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления.

 Область применения:

Газовые регуляторные пункты и установки, газовые горелки, газовые приборы и приборы аналогичного назначения, где требуется поддержание стабильной величины давления (расхода) газа.

Структура обозначения

1. РС – обозначение серии

2. Присоединительный размер в дюймах

3. Максимальное рабочее давление:

    1 – 1 бар;

    6 – 6 бар.

4. К – регулятор-стабилизатор давления (комбинированный с ПЗК и встроенным ПСК)

5. Трехзначный код исполнения регулятора: обозначает диапазоны выходного давления, настройки срабатывания предохранительно-запорного и встроенного предохранительно-сбросного клапанов

первая цифра "3" в коде соответствует регулятору комбинированному с ПЗК и встроенным ПСК

6. Номер технических условий.

Климатическое исполнение

У3.1: –30...+60 °С;

У2: –40...+60 °С – установка в закрытых неотапливаемых помещениях (объемах).

Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

Присоединение корпуса для всех исполнений – фланцевое.

Материал корпуса регулятора-стабилизатора – алюминий.
