Клапаны ВН двухпозиционные с электроприводом регулятора расхода

Клапаны электромагнитные отсечные двухпозиционные фланцевые с электроприводом регулятора расхода предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, га­зовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различ­ных трубопроводных системах.

Исполнение по материалу корпуса:

• алюминий;
• сталь.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества про­пускаемого газа через клапан.

1. Для клапанов с пропорциональным регулированием в базовой комплектации в качестве исполнительного механизма применяются следующие электроприводы: SP0 (Regada, Словакия), DA...MU230-AS.

а) При использовании электроприводов SP0 управляющее напряжение подается на электродвигатель и открывает (закрывает) заслонку до положения, которое ограничено концевыми выключателями S3 и S4. Ротор электродвигателя связан через редуктор с выключателями S3 и S4 и осью датчика положения B1 или В3. Сопротивление датчика положения реостатного типа (B1) составляет 2000 Ом или 100 Ом (в зависимости от заказа). Диапазон изменения тока для электронного датчика положения (В3) составляет 4...20 мА.

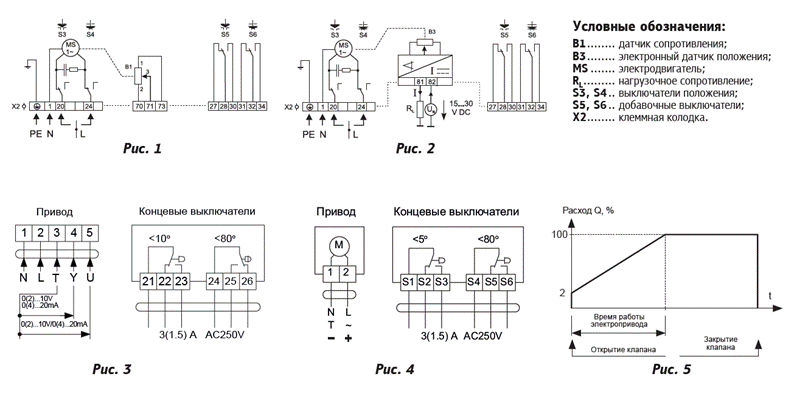

   Схема включения с датчиком положения реостатного типа и двумя добавочными выключателями положения (S5 и S6) приведена на рисунке 1; с токовым датчиком – на рисунке 2.

б) Электроприводы DA...MU230-AS управляются стандартным сигналом =0...10 В и открывают (закрывают) заслонку клапана до положения, соответствующего заданному сигналу. Напряжение обратной связи U обеспечивает электрическое отображение положения регулирующей заслонки привода в пределах 0...100 %, а также выполняет роль управляющего сигнала для других приводов. Схема электрических соединений приведена на рисунке 3.

2. Для клапанов с позиционным регулированием в базовой комплектации в качестве исполнительного механизма применяются электроприводы DA...FU230-DS. Привод перемещает заслонку в нормальное рабочее положение, одновременно растягивая возвратную пружину. В случае отключения напряжения питания энергия, запасенная в пружине, возвращает заслонку в охранное состояние. Схема электрических соединений приведена на рисунке 4.

   Клапан с электроприводом DA...FU230-DS позволяет организовать функцию медленного открытия и быстрого закрытия. Диаграмма работы представлена на рисунке 5. При этом механические упоры электропривода должны находиться в крайних положениях.

    При открытии клапана изначально пропускная способность клапана составляет 2 % от максимального расхода. В течении времени работы электропривода расход газа через клапан увеличивается до 100 %. После закрытия клапана пружина возвращает клапан в положение начального расхода в течение 30 с. Выдержав этот промежуток времени, возможно новое открытие клапана.

По желанию заказчика клапаны могут быть укомплектованы электроприводами других производителей.

Структура обозначения.

1. В – обозначение серии

2. Исходное состояние:

    Н – нормально закрытый

    Ф – нормально открытый

3. Присоединительный размер в дюймах

4. Исполнение клапана:

    Н – двухпозиционный

    В – трехпозиционный

    С – для жидких сред

    М – с электроприводом регулятора расхода газа

    Р – ручной взвод электрического типа

    Рм – ручной взвод механического типа

    Т – медленное открытие

5. Номинал рабочего давления, бар

6. Дополнительные устройства или исполнение корпуса клапана:

    К – регулятор расхода газа, ручной

    П – индикатор положения (открыт/закрыт). Тип выход сигнала

    Е – взрывозащищенное исполнение клапана

    У – угловое исполнение корпуса

    ФЛ — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.

7. Материал корпуса клапана:

     --  алюмин., по умолчанию;

    ст.- сталь;

     ч - чугун

8. Напряжение питания, В

    220 В, 110 В, 24 В переменного тока;
    220 В, 110 В, 24 В постоянного тока

9. Частота переменного тока, 50 Гц — только для исполнений на переменный ток

10. Климатическое исполнение

У3.1 (-30…+60 °С) – эксплуатация в нерегулярно отапливаемых помещениях;

У2 (-45…+60 °С) – эксплуатация под навесом;

УХЛ2 (-60…+60 °С) – эксплуатация под навесом;

УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе (для оборудования во взрывозащищенном исполнении).

11. Номер технических условий

Дополнительно указывайте:

1.    Для клапанов DN 15...50 указывается исполнение корпуса: муфтового или фланцевого присоединения.

    ФЛ — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.

2.    Для клапанов DN 80…300 указывается монтажное положение: на горизонтальных и вертикальных трубопроводах.

3.    П – индикатор положения (открыт/закрыт). Тип NPN  -  по умолчанию. Тип PNP – указывается при заказе.

4.    По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.

5.    Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

6.    Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

7.     М  - При заказе клапанов с электромеханическим приводом - цена формируется по запросу с учетом стоимости необходимого привода, монтажных частей и сборочно-наладочных работ. Изготовление может быть произведено при условии наличия приводов на складе, либо возможности их закупки.

          Просим вас указать маркировку привода или

          для подбора: питание + сигнал управления + сигнал обратной связи.
