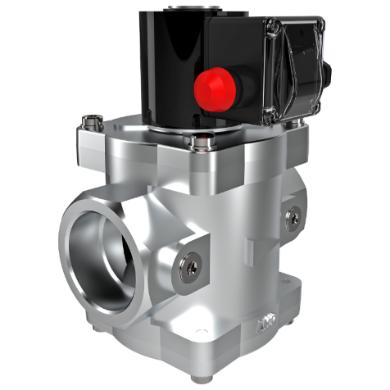

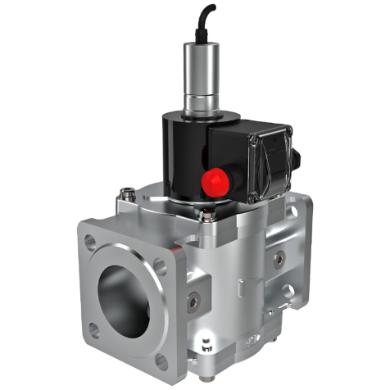

Клапаны ВН двухпозиционные с ручным взводом электрического типа

КУПИТЬ

Клапаны электромагнитные с ручным взводом общепромышленного исполнения соответствуют ТУ РБ 05708554.021-96.

Клапаны с ручным взводом электрического типа предназначены для использования в качестве запорного органа в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления, которая встроена в клеммную коробку клапана.

Подробности

Характеристики

Для технической консультации обращайтесь к инженерам:
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика

Структура обозначения:

Клапаны в Алюминиевом корпусе	Клапаны в Стальном корпусе
В - обозначение серии Исходное состояние: Н - нормально-закрытый; Ф- нормально-открытый Присоединительный размер, дюймы Исполнение клапана: Р - двухпозиционный с ручным взводом электрического типа Рм - двухпозиционный с ручным взводом механического типа Номинал рабочего давления: 0,5 - 0,5 бар 1 - 1 бар 2 - 2 бар 3 - 3 бар 4 - 4 бар 6 - 6 бар Дополнительные устройства: П - наличие датчика положения (открыт-закрыт) клапана Напряжение питания, В: - для клапанов с ручным взводом электрического типа: 220 В переменного тока; 220 В постоянного тока; - для клапанов с ручным взводом механического типа: 220 В переменного тока; 24 В постоянного тока; 12 В постоянного тока. Частота тока (50 Гц - только для исполнений на переменный ток) Климатическое исполнение: У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С) - для клапанов с ручным взводом электрического типа; У3.1 (-30...+60 градусов С) - для клапанов с ручным взводом механического типа Номер технических условий: ТУ РБ 05708554.021-96 По типу присоединения к трубопроводу клапаны изготавливаются: муфтовые от DN 15 до DN 50; фланцевые от DN 15 до DN 200. Фланцы клапанов соответствуют ГОСТ 33259, тип 01, PN 6 (По заказу возможно изготовление клапанов номинальными диаметрами DN 50-100 с присоединительными фланцами тип 01, PN 16 ).	В - обозначение серии Исходное состояние: Н - нормально-закрытый Присоединительный размер, дюймы Исполнение клапана: Р - двухпозиционный с ручным взводом электрического типа Рм - двухпозиционный с ручным взводом механического типа Номинал рабочего давления: 0,5 - 0,5 бар 1 - 1 бар 2 - 2 бар 3 - 3 бар 4 - 4 бар 6 - 6 бар Дополнительные устройства: П - наличие датчика положения (открыт-закрыт) клапана Дополнительно указывается материал корпуса клапана: ст. - сталь; ч - чугун. Напряжение питания, В: - для клапанов с ручным взводом электрического типа: 220 В переменного тока; 220 В постоянного тока; - для клапанов с ручным взводом механического типа: 220 В переменного тока; 24 В постоянного тока; 12 В постоянного тока. Частота тока (50 Гц - только для исполнений на переменный ток) Климатическое исполнение: У3.1 (-30...+40 °С); У2 (-45...+40 °С); УХЛ2 (-60...+40 °С) - для клапанов с ручным взводом электрического типа; У3.1 (-30...+40 градусов С) - для клапанов с ручным взводом механического типа Номер технических условий: ТУ РБ 05708554.021-96 По типу присоединения к трубопроводу клапаны изготавливаются: муфтовые от DN 15 до DN 25; фланцевые от DN 25 до DN 300. Фланцы клапанов соответствуют: для DN 25 - 200 - ГОСТ 12815, исп. 1, до 0,6 МПа; для DN 250, 300 - ГОСТ 12815, исп. 1, до 1,0 МПа.

Клапаны в Алюминиевом корпусе

Клапаны в Стальном корпусе

В - обозначение серии
Исходное состояние:
Н - нормально-закрытый; Ф- нормально-открытый
Присоединительный размер, дюймы
Исполнение клапана:
Р - двухпозиционный с ручным взводом электрического типа
Рм - двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,5 - 0,5 бар
1 - 1 бар
2 - 2 бар
3 - 3 бар
4 - 4 бар
6 - 6 бар
Дополнительные устройства:
П - наличие датчика положения (открыт-закрыт) клапана
Напряжение питания, В:
- для клапанов с ручным взводом электрического типа:
220 В переменного тока;
220 В постоянного тока;
- для клапанов с ручным взводом механического типа:
220 В переменного тока;
24 В постоянного тока;
12 В постоянного тока.
Частота тока (50 Гц - только для исполнений на переменный ток)
Климатическое исполнение: У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С) - для клапанов с ручным взводом электрического типа; У3.1 (-30...+60 градусов С) - для клапанов с ручным взводом механического типа
Номер технических условий: ТУ РБ 05708554.021-96

По типу присоединения к трубопроводу клапаны изготавливаются:

муфтовые от DN 15 до DN 50;
фланцевые от DN 15 до DN 200.

Фланцы клапанов соответствуют ГОСТ 33259, тип 01, PN 6 (По заказу возможно изготовление клапанов номинальными диаметрами DN 50-100 с присоединительными фланцами тип 01, PN 16 ).

В - обозначение серии
Исходное состояние:
Н - нормально-закрытый
Присоединительный размер, дюймы
Исполнение клапана:
Р - двухпозиционный с ручным взводом электрического типа
Рм - двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,5 - 0,5 бар
1 - 1 бар
2 - 2 бар
3 - 3 бар
4 - 4 бар
6 - 6 бар
Дополнительные устройства:
П - наличие датчика положения (открыт-закрыт) клапана
Дополнительно указывается материал корпуса клапана:
ст. - сталь;
ч - чугун.
Напряжение питания, В:
- для клапанов с ручным взводом электрического типа:
220 В переменного тока;
220 В постоянного тока;
- для клапанов с ручным взводом механического типа:
220 В переменного тока;
24 В постоянного тока;
12 В постоянного тока.
Частота тока (50 Гц - только для исполнений на переменный ток)
Климатическое исполнение: У3.1 (-30...+40 °С); У2 (-45...+40 °С); УХЛ2 (-60...+40 °С) - для клапанов с ручным взводом электрического типа; У3.1 (-30...+40 градусов С) - для клапанов с ручным взводом механического типа
Номер технических условий: ТУ РБ 05708554.021-96

По типу присоединения к трубопроводу клапаны изготавливаются:

муфтовые от DN 15 до DN 25;
фланцевые от DN 25 до DN 300.

Фланцы клапанов соответствуют:

для DN 25 - 200 - ГОСТ 12815, исп. 1, до 0,6 МПа;
для DN 250, 300 - ГОСТ 12815, исп. 1, до 1,0 МПа.

Общие технические характеристики:

Время закрытия: не более 1 с
Температура рабочей среды: от - 60°С до + 70°С (в алюминиевом корпусе); от - 30°С до + 70°С (в стальном корпусе)
Класс герметичности: А
Степень защиты клапанов: IP65
Класс нагревостойкости электрической изоляции катушки: F
Средний срок службы: не менее 9 лет
