Блоки электромагнитных клапанов серии СН «ТермоБрест» (основы)

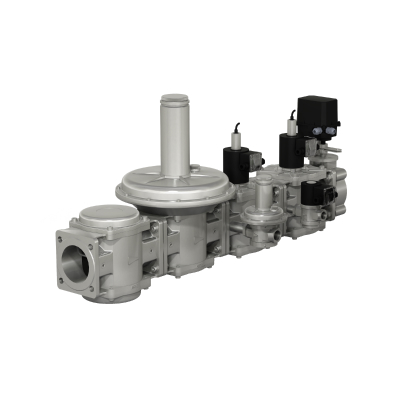

Блок электромагнитных клапанов — это последовательно собранные в единую рампу электромагнитные клапаны и другие элементы газовой арматуры (фильтр газовый, регулятор-стабилизатор давления, заслонка регулирующая, предохранительно-сбросный клапан, предохранительно-запорный клапан, датчик-реле давления и т.д.).

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется для управления и регулирования подачей газовых сред в газовых горелках водогрейных и паровых котлов, плавильных и сушильных печей, газовых подогревателей и других газорасходных устройств.

УСЛОВНЫЙ ПРОХОД:

• DN 15÷300.

МАТЕРИАЛ КОРПУСА:

• сталь: DN 15÷300;
• чугун: DN-150, DN-200;
• алюминий: DN 15÷200.

КОМБИНИРОВАННЫЙ ГАЗОВЫЙ БЛОК МОЖЕТ ОСНАЩАТЬСЯ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ:

• датчиками положения затворов клапанов, входящих в состав блока;
• датчиками-реле давления;
• блоком контроля герметичности (обеспечивает проверку герметичности клапанов, входящих в состав блока, перед розжигом горелки);
• электроприводами различных типов.

ИСПОЛНЕНИЕ:

• общепромышленное;
• взрывозащищенное.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30…+60 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
• У2 (-45…+60 °С) – эксплуатация под навесом;
• УХЛ2 (-60…+60 °С) – эксплуатация под навесом;
• УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
По умолчанию все блоки клапанов газовых производства ТЕРМОБРЕСТ поставляются в исполнении для рабочей среды с температурой от -60 до +70 °С.
По специальному заказу они могут быть изготовлены для рабочей среды с температурой от -45 до +120 °С.
Для блоков клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды от -45 до +90 °С (верхний предел органичен допустимым пределом эксплуатации датчика положения).

Структура обозначения и пример заказа Блоков электромагнитных клапанов серии CH:

1. С – обозначение серии

2. Присоединительный размер в дюймах

3. Исходное состояние основных клапанов:

    Н – нормально закрытое

4.  Количество клапанов в блоке

5. 6. Номер блока

7. Давление

8. Материал корпуса

      -- алюминий по умолчанию

     СТ.—сталь

9. Напряжение питания

10. Климатическое исполнение

Исполнение (дополнительные функции) выберите нужные Вам:

11. К  – Исполнение основного клапана, где  применяется электромеханическое регулирование расхода

12. П – Исполнение клапанов с датчиками положения

13. Д – Наличие датчиков-реле давления

14. Е – Исполнение клапанов во взрывозащищенном исполнении

15. Конфигурация в пространстве

--  прямое  исполнение, по умолчанию.

У – угловое исполнение

КОМБИ – комбинированное исп.: прямое + угловое

16.Блоки клапанов в сборе

ЗР – Наличие заслонки регулирующей (шаровая)

ЗРВ – Наличие заслонки регулирующей дроссельного типа

 РС – наличие регулятора-стабилизатора

 ФН- наличие фильтра

17. Направление движение газа

18. Состав блока: см. КАТАЛОГ продукции ООО СП «ТермоБрест»

      (* см.  пример в конце страницы)

 ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

·      Для блоков с присоединительными размерами 1", 1½" и 2" дополнительно указывается исполнение основных клапанов: муфтовое или фланцевое.

·      Расположение Датчиков давления

·      Для блоков, где применяется электромеханическое регулирование расхода газа дополнительно указывается:

-- для пропорционального регулирования – буквосочетание ПР.

-- для позиционного регулирования – буквосочетание ПОЗ.

Внимание!

Указывайте маркировку привода или

Для подбора: питание +сигнал управления + сигнал обратной связи.

*

Пример состава Блока клапанов электромагнитных клапанов с установленной заслонкой регулирующими типа с правым расположением клапанов свечи безопасности и запальной горелки относительно направления потока газа, с установленной регулирующей заслонкой (датчик положения заслонки в электроприводе типа 4...20 мА), рабочее давление 0,5 бар, климатическое исполнение У3.1, напряжение питания 24 vDc:

С4Н-5-40 ЗР-0,5 сталь, 24Vdc, У3.1  , К , П,   с регулирующей заслонкой ПР. (4...20 мА), исполнение: правое ТУ РБ 05708554.023-97

В составе:

1)    ВН3Н-0,5 К, П

2)    ВН3Н-0,5 П

3)    ВФ3/4Н-4 П

4)    ВН1/2Н-4 П

5) ВН3/4НБ-4 П

6) ЗР3-6 ПР

Без датчиков-реле давления

Без фильтра

Общепромышленного исполнения.

Примеры обозначения:

Блок С2Н–5–37 с муфтовым исполнением основных клапанов, левым расположением клапанов свечи безопасности и клапана запальной горелки относительно направления потока газа, наличие регулятора расхода в основном клапане, рабочее давление 1 бар, климатическое исполнение УХЛ2, напряжение питания 24 В постоянного тока:

С2Н–5–37 исполнение: муфтовый, левое, К, 1 бар, УХЛ2, 24 В пост. тока

Блок С4Н–5–43 с правым расположением клапанов свечи безопасности и запальной горелки относительно направления потока газа, с позиционным регулированием расхода, рабочее давление 0,5 бар, исполнение клапанов с датчиками положения, оснащенный двумя датчиками-реле давления, в сборе с фильтром, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:

С4Н–5–43 исполнение: правое, ПОЗ; 0,5 бар, П, Д2, с фильтром, У3.1, 220 В, 50 Гц.

Блок С6Н–3–91 с правым расположением клапана свечи безопасности относительно направления потока газа, пропорциональное регулирование расхода (датчик положения заслонки в электроприводе реостатного типа сопротивлением 2000 Ом), рабочее давление 1 бар, оснащенный одним датчиком-реле давления, климатическое исполнение У3.1, напряжение питания 220 В, 50Гц:

С6Н–3–91 исполнение: правое, ПР. (2000 Ом), 1 бар, Д, У3.1, 220 В, 50 Гц.

Технические данные:

Рабочая среда                                                                  природный газ по ГОСТ 5542-87,

                                                                                           сжиженный газ по ГОСТ 20448-80

Время открытия / закрытия,                                             не более 1 с

Частота включений, 1/ч,                                                   не более 300

Ресурс включений,                                                            500 000

Напряжение питания, V

                         переменного тока                                    220, 110, 24; 50, 60 Гц

                         постоянного тока                                     220, 110, 24

Потребляемая мощность одной катушки, W                 25…….350

Класс изоляции                                                                F

Степень защиты                                                               IP65

Температура окружающей среды, °С

                          исполнения УЗ.1                                    -30…+60

                          исполнения У2                                       -45…+60

                          исполнения УХЛ2, УХЛ1                       -60…+60

Устройство:

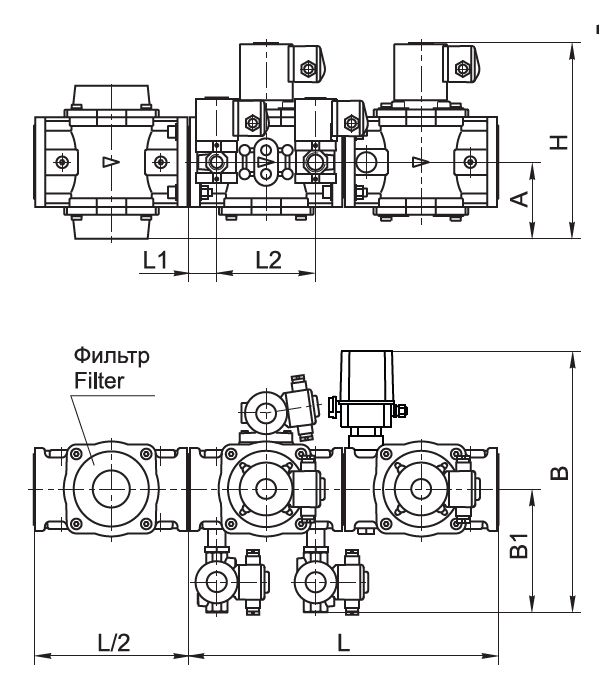

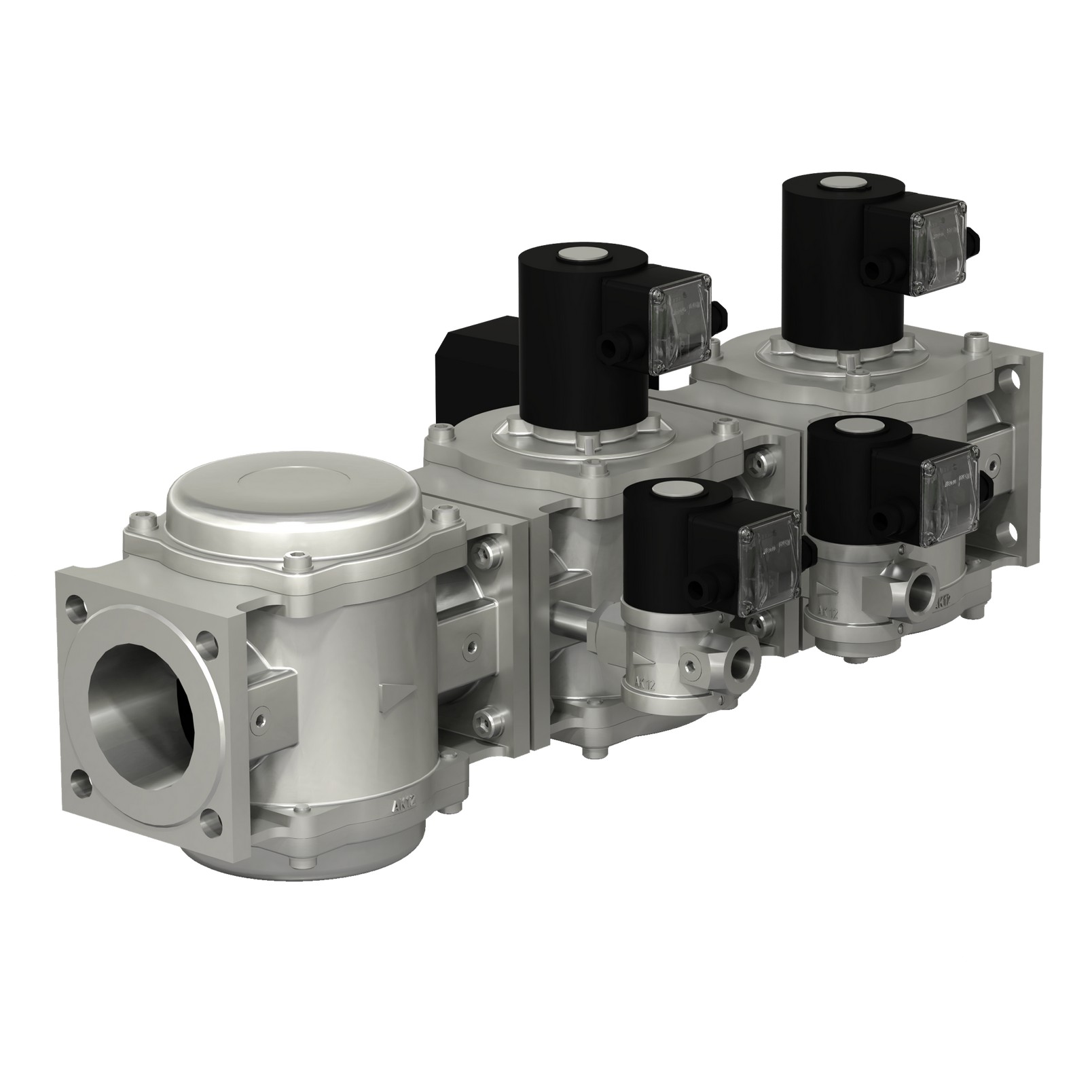

Блоки электромагнитных клапанов состоят из отдельных клапанов, собираемых по схемам с помощью вспомогательных элементов, обеспечивающих полную герметичность блоков. Детали блока и клапанов, входящих в него, изготовлены из коррозионностойких материалов (алюминий, нержавеющая сталь, маслобензостойкая резина).

Каждый клапан блока оснащен электрическим соединителем со встроенным выпрямителем и контактом заземления. Для подключения контрольных приборов и других элементов каждый корпус клапана имеет патрубки с резьбой Rp(G)¼ʺ.

Дополнительная информация:

1. Блоки, в состав которых входит клапан с электромеханическим регулятором расхода, могут работать в режиме пропорционального или позиционного регулирования (в зависимости от типа применяемого электропривода).

2. Климатическое исполнение для блоков с клапаном с электроприводом регулятора расхода – У3.1, У2.

3. Блоки клапанов могут изготавливаться в комплекте с фильтрами газовыми, датчиками-реле давления и по индивидуальным схемам.

4. Блоки клапанов могут изготавливаться во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4). Длина кабеля состав- ляет 5 м.

5. Конструкция блоков клапанов обеспечивает возможность проведения контроля герметичности перед розжигом горелки.

6. На блоках, изготовленных по схемам 8, 11, 14, 15, 16, 17, установлены дополнительные клапаны контроля герметичности.

7. Алгоритм контроля герметичности обеспечивается системой управления горелки (котла) или специальными приборами автоматического контроля герметичности.
