Блоки электромагнитных клапанов в угловом исполнении «ТермоБрест»

Блоки электромагнитных клапанов в угловом исполнении предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Блоки электромагнитных клапанов соответствуют ТУ РБ 05708554.023-97.

Применение блоков позволяет значительно уменьшить габариты и материалоемкость арматурной группы горелки, количество сварных швов, трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.

Все существующие блоки клапанов номинальными диаметрами DN 40 – 200 могут быть изготовлены в угловом исполнении. При этом возможна комбинация угловых и линейных блоков, что позволяет организовать наиболее удобную конфигурацию для потребителя.

По своим техническим характеристикам блоки в угловом исполнении ничем не отличаются от линейных блоков клапанов. Угловые блоки могут быть использованы в помещениях, где установка линейных блоков по строительной длине затруднена.

Угловые блоки клапанов имеют меньший коэффициент сопротивления на 40 % в сравнении с линейными.

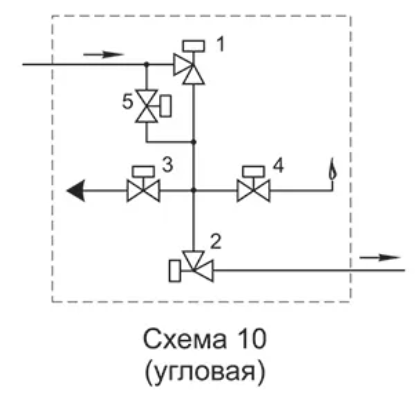

На рисунке приведена одна из возможных схем блока клапанов номинальным диаметром DN 150, построенная на угловых клапанах.

Состав блока:
1. Клапан отсечной ВН6Н–1УП ст. (DN 150).
2. Клапан отсечной ВН6Н–1УП ст. (DN 150).
3. Клапан свечи безопасности ВФ1Н–4П ст. (DN 25).
4. Клапан запальной горелки ВН1/2Н–4П ст. (DN 15).
5. Клапан контроля герметичности ВН1/2НБ–4П ст. (DN 15).

 Пример обозначения:
Блок С6Н–5–104 с правым расположением клапана свечи безопасности относительно направления потока газа, рабочее давление 1 бар, исполнение корпусов основных клапанов – угловое
в стали, клапаны оснащены датчиками положения, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:

 С6Н–5–104 исполнение: сталь, угловое, правое, 1 бар, П, У3.1, 220 В, 50 Гц

Структура обозначения и пример заказа.

1	2	3		4		5	6		7	8	9	10	доп. функции				15	16	17	18	Доп. информация
													11	12	13	14
С	3	Н	-	5	-	4	0	-	0,5	Ст.	24 DC	У3.1	К	П	-	-	--	ЗР	Слева направо	Состав блока *



1. С – Обозначение серии

2. Присоединительный размер в дюймах

3. Исходное состояние основных клапанов:

    Н – нормально закрытое

4.  Количество клапанов в блоке

5. 6. Номер блока

7. Давление

8. Материал корпуса

      -- алюминий по умолчанию

     СТ.—сталь

9. Напряжение питания

10. Климатическое исполнение

   Исполнение (дополнительные функции) выберите нужные Вам:

11. К  – Исполнение основного клапана, где  применяется электромеханическое регулирование расхода

12. П – Исполнение клапанов с датчиками положения

13. Д – Наличие датчиков-реле давления

14. Е – Исполнение клапанов во взрывозащищенном исполнении

 15. Конфигурация в пространстве

      --  прямое  исполнение, по умолчанию.

      У – угловое исполнение

     КОМБИ – комбинированное исп.: прямое + угловое

 16.Блоки клапанов в сборе

     ЗР – Наличие заслонки регулирующей (шаровая)

    ЗРВ – Наличие заслонки регулирующей дроссельного типа

    РС – наличие регулятора-стабилизатора

    ФН- наличие фильтра

 17. Направление движение газа

18. Состав блока: см. КАТАЛОГ продукции ООО СП «ТермоБрест»

      (* см.  пример в конце страницы)

   ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

 ·      Для блоков с присоединительными размерами 1", 1½" и 2" дополнительно указывается исполнение основных клапанов: муфтовое или фланцевое.

 ·      Расположение Датчиков давления

 ·      Для блоков, где применяется электромеханическое регулирование расхода газа дополнительно указывается:

       -- для пропорционального регулирования – буквосочетание ПР.

      -- для позиционного регулирования – буквосочетание ПОЗ.

Внимание!

Указывайте маркировку привода или

Для подбора: питание +сигнал управления + сигнал обратной связи.

 *

Пример состава Блока клапанов электромагнитных клапанов с установленной заслонкой регулирующими типа с правым расположением клапанов свечи безопасности и запальной горелки относительно направления потока газа, с установленной регулирующей заслонкой (датчик положения заслонки в электроприводе типа 4...20 мА), рабочее давление 0,5 бар, климатическое исполнение У3.1, напряжение питания 24 vDc:

С4Н-5-40 ЗР-0,5 сталь, 24Vdc, У3.1  , К , П,   с регулирующей заслонкой ПР. (4...20 мА), исполнение: правое ТУ РБ 05708554.023-97

   В составе:

1)    ВН3Н-0,5 К, П

2)    ВН3Н-0,5 П

3)    ВФ3/4Н-4 П

4)    ВН1/2Н-4 П

5) ВН3/4НБ-4 П

6) ЗР3-6 ПР

Без датчиков-реле давления

Без фильтра

Общепромышленного исполнения.
