Основные типы блоков электромагнитных клапанов «ТермоБрест»

Блок электромагнитных клапанов — это последовательно собранные в единую рампу электромагнитные клапаны и другие элементы газовой арматуры (фильтр газовый, регулятор-стабилизатор давления, заслонка регулирующая, предохранительно-сбросный клапан, предохранительно-запорный клапан, датчик-реле давления и т.д.).

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется для управления и регулирования подачей газовых сред в газовых горелках водогрейных и паровых котлов, плавильных и сушильных печей, газовых подогревателей и других газорасходных устройств.

Основные типы:

DN 40-100 (схема 1)	DN 25-50 (схема 2)	DN 40-50 (схема 3.1)
DN 65-100 (схема 3.2)	DN 40-100 (схема 3.3)	DN 40-100 (схема 4)
DN 40-50 (схема 5.1)	DN 65-100 (схема 5.2)	DN 40-100 (схема 5.3)
DN 40-100 (схема 6)	DN 40, 50 (схема 7.1)	DN 40-100 (схема 7.2)
DN 80, 100 (схема 7.3)	DN 40, 50 (схема 8.1)	DN 40-100 (схема 8.2)
DN 40-100 (схема 9)	DN 40, 50 (схема 10.1)	DN 40-100 (схема 10.2)
DN 100 (схема 11)	DN 15-100 (схема 12)	DN 50-100 (схема 13)
DN 65-100 (схема 14)	DN 65-100 (схема 15)	DN 65-100 (схема 16)
DN 65-100 (схема 17)	DN 40-300 стальные (схема 1)	DN 25-50 стальные (схема 2)
DN 40, 50 стальные (схема 3.1)	DN 40-300 стальные (схема 3.3)	DN 40-300 стальные (схема 4)
DN 40, 50 стальные (схема 5.1)	DN 40-300 стальные (схема 5.3)	DN 40-300 стальные (схема 6)

Структура обозначения Блоков электромагнитных клапанов:

1. С – обозначение серии

2. Присоединительный размер в дюймах

3. Исходное состояние основных клапанов:

    Н – нормально закрытое

4.  Количество клапанов в блоке

5. 6. Номер блока

7. Давление

8. Материал корпуса

      -- алюминий по умолчанию

     СТ.—сталь

9. Напряжение питания

10. Климатическое исполнение

Исполнение (дополнительные функции) выберите нужные Вам:

11. К  – Исполнение основного клапана, где  применяется электромеханическое регулирование расхода

12. П – Исполнение клапанов с датчиками положения

13. Д – Наличие датчиков-реле давления

14. Е – Исполнение клапанов во взрывозащищенном исполнении

15. Конфигурация в пространстве

--  прямое  исполнение, по умолчанию.

У – угловое исполнение

КОМБИ – комбинированное исп.: прямое + угловое

16.Блоки клапанов в сборе

ЗР – Наличие заслонки регулирующей (шаровая)

ЗРВ – Наличие заслонки регулирующей дроссельного типа

 РС – наличие регулятора-стабилизатора

 ФН- наличие фильтра

17. Направление движение газа

18. Состав блока: см. КАТАЛОГ продукции ООО СП «ТермоБрест»

      (* см.  пример в конце страницы)

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

·      Для блоков с присоединительными размерами 1", 1½" и 2" дополнительно указывается исполнение основных клапанов: муфтовое или фланцевое.

·      Расположение Датчиков давления

·      Для блоков, где применяется электромеханическое регулирование расхода газа дополнительно указывается:

-- для пропорционального регулирования – буквосочетание ПР.

-- для позиционного регулирования – буквосочетание ПОЗ.

Внимание!

Указывайте маркировку привода или

Для подбора: питание +сигнал управления + сигнал обратной связи.

*

Пример состава Блока клапанов электромагнитных клапанов с установленной заслонкой регулирующими типа с правым расположением клапанов свечи безопасности и запальной горелки относительно направления потока газа, с установленной регулирующей заслонкой (датчик положения заслонки в электроприводе типа 4...20 мА), рабочее давление 0,5 бар, климатическое исполнение У3.1, напряжение питания 24 vDc:

С4Н-5-40 ЗР-0,5 сталь, 24Vdc, У3.1  , К , П,   с регулирующей заслонкой ПР. (4...20 мА), исполнение: правое ТУ РБ 05708554.023-97

В составе:

1)    ВН3Н-0,5 К, П

2)    ВН3Н-0,5 П

3)    ВФ3/4Н-4 П

4)    ВН1/2Н-4 П

5) ВН3/4НБ-4 П

6) ЗР3-6 ПР

Без датчиков-реле давления

Без фильтра

Примеры обозначения:

Блок C2H-5-37 с муфтовым исполнением основных клапанов, левым расположением клапанов свечи безопасности и клапана запальной горелки относительно направления потока газа, наличие регулятора расхода в основном клапане, рабочее давление 1 бар, климатическое исполнение УХЛ2, напряжение питания 24 В постоянного това:
C2H-5-37 исполнение: муфтовый, левое, К, 1 бар, УХЛ2, 24 В пост. тока
Блок C4H-5-43 с правым расположением клапанов свечи безопасности и запальной горелки относительно направления потока газа, с позиционным регулированием расхода, рабочее давление 0,5 бар, исполнение клапанов с датчиками положения, оснащенный двумя датчиками-реле давления, в сборе с фильтром, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:
C4H-5-43 исполнение: правое, ПОЗ; 0,5 бар, П, Д2, с фильтром, У3.1, 220 В, 50 Гц.
Блок C6H-3-91 с правым расположением клапана свечи безопасности относительно направления потока газа, пропорциональное регулирование расхода (датчик положения заслонки в электроприводе реостатного типа сопротивлением 2000 Ом), рабочее давление 1 бар, оснащенный одним датчиком-реле давления, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:
C6H-3-91 исполнение: правое, ПР. (2000 Ом), 1 бар, Д, У3.1, 220 В, 50 Гц.

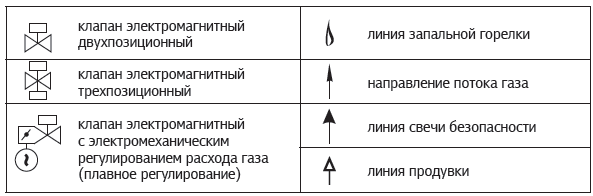

Условные обозначения:

Примечания:

1. *Для блоков с рабочим давлением 1 бар вместо клапанов, помеченных звездочками, используются клапаны на 1 бар (ВН...–1...).

2. Дополнительные функции, указанные в скобках, – наличие ручного регулятора расхода (К), наличие датчика положения (П) – заказываются по усмотрению потребителя.

3. Для блоков с датчиками положения (С...П) габарит по высоте H следует увеличить на 100 мм.

4. Указанные габаритные размеры и вес рассчитаны из условия изготовления корпусов клапанов:

– для DN 25...200 – из алюминия;

– для DN 125...300 – из стали.

5. Для всех схем возможно изготовление блоков в стальном корпусе.

6. Для блоков в стальном корпусе номинальными диаметрами DN 40...100, изготовленных по схемам 8, 11, 14, 15, 16 и 17, вместо клапана контроля плотности DN 20 ВН¾НБ–4 (П) применяется клапан контроля плотности DN 15 ВН½НБ–4 (П).

7. Расположение клапанов указывается при заказе.
