АСУ ТП очистных сооружений шахты «Бургустинская»

АСУ ТП предназначена для автоматизации работ очистных сооружений для очистки шахтных вод

Цели создания системы

• Снижение риска нарушения технологического процесса, который может привести к загрязнению окружающей среды и поломки оборудования;
• Уменьшение численности обслуживающего персонала;
• Улучшения условий труда обслуживающего персонала;
• Архивирование и документирование данных технологического процесса очистки шахтных вод.

Характеристика объекта автоматизации
Объектом автоматизации являются очистные сооружения, состоящие из:

1. отделения приготовления известкового молока;
2. отделения приготовления соли;
3. отделения полиакриламида;
4. «насосная 1» шахтной воды;
5. «насосная 2» илового осадка;
6. диспетчерской.

Вышеперечисленные три отделения и диспетчерская находятся в производственном корпусе. «Насосная 1» и «Насосная 2» находятся на расстоянии 150 метров от производственного корпуса.

Требования к системе АСУ ТП должна обеспечивать управление очистными сооружениями:

• С пульта оператора, расположенного в диспетчерской.

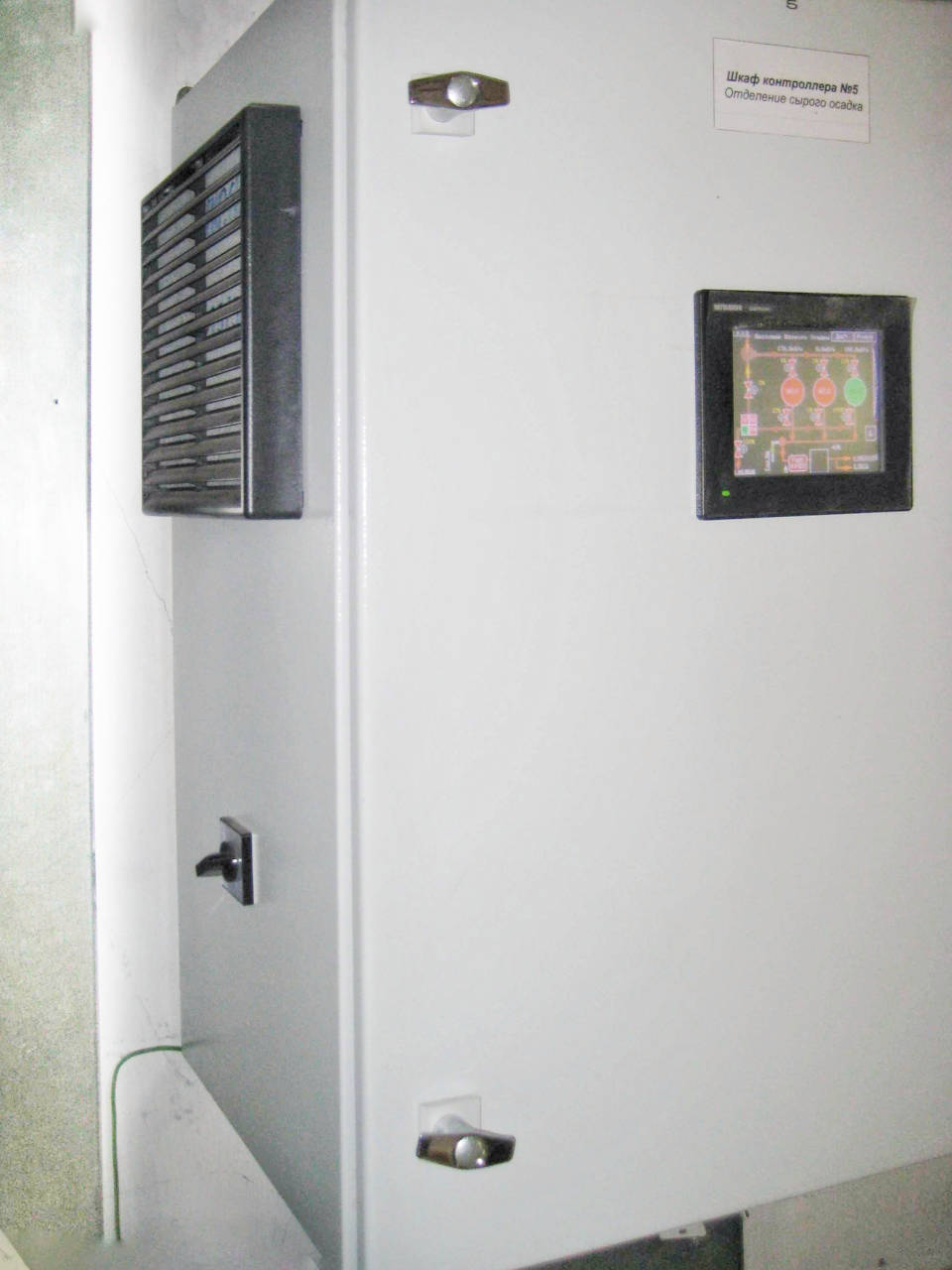

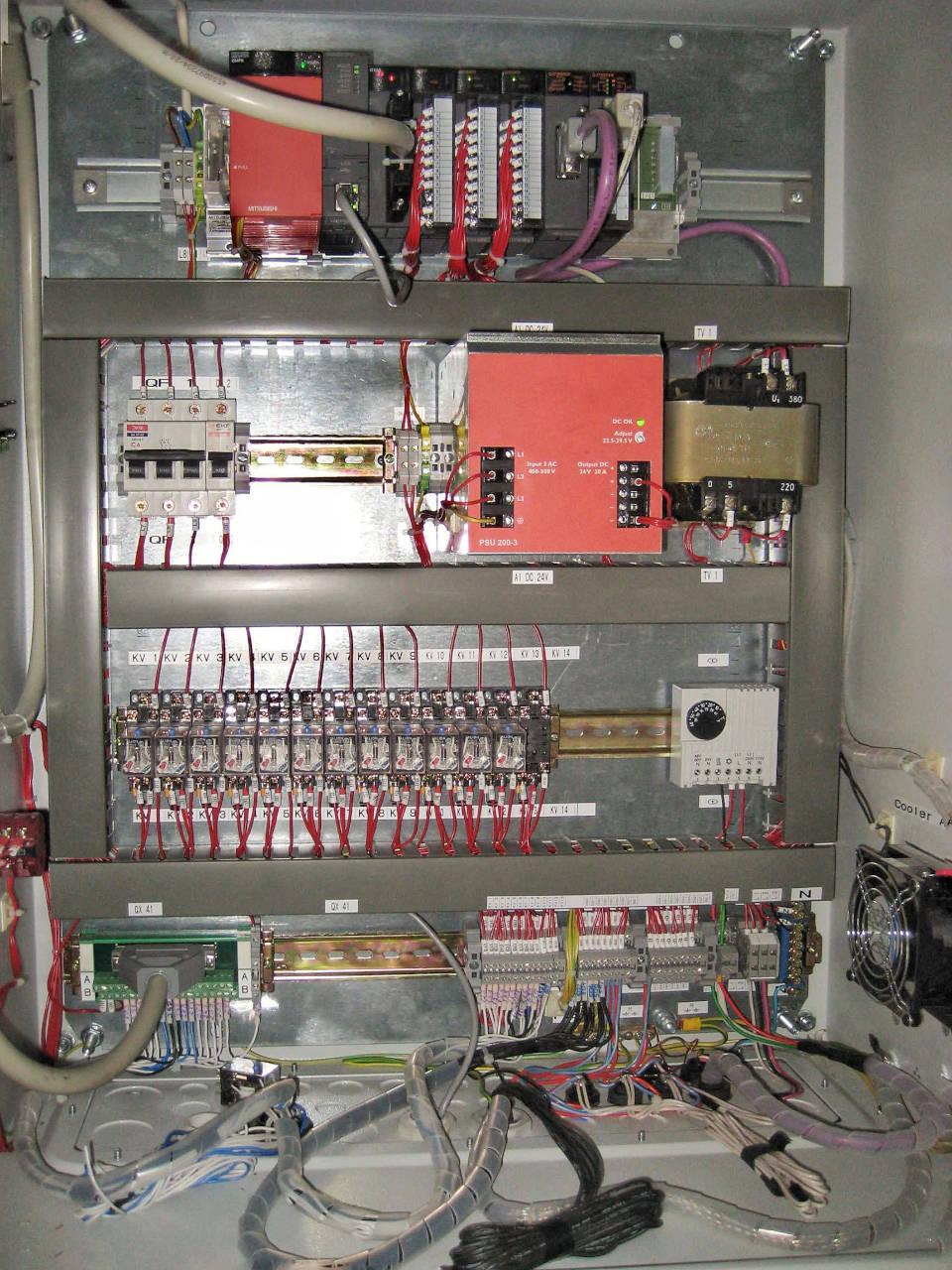

• С пяти шкафов управления, расположенных на трёх отделениях и двух насосных.

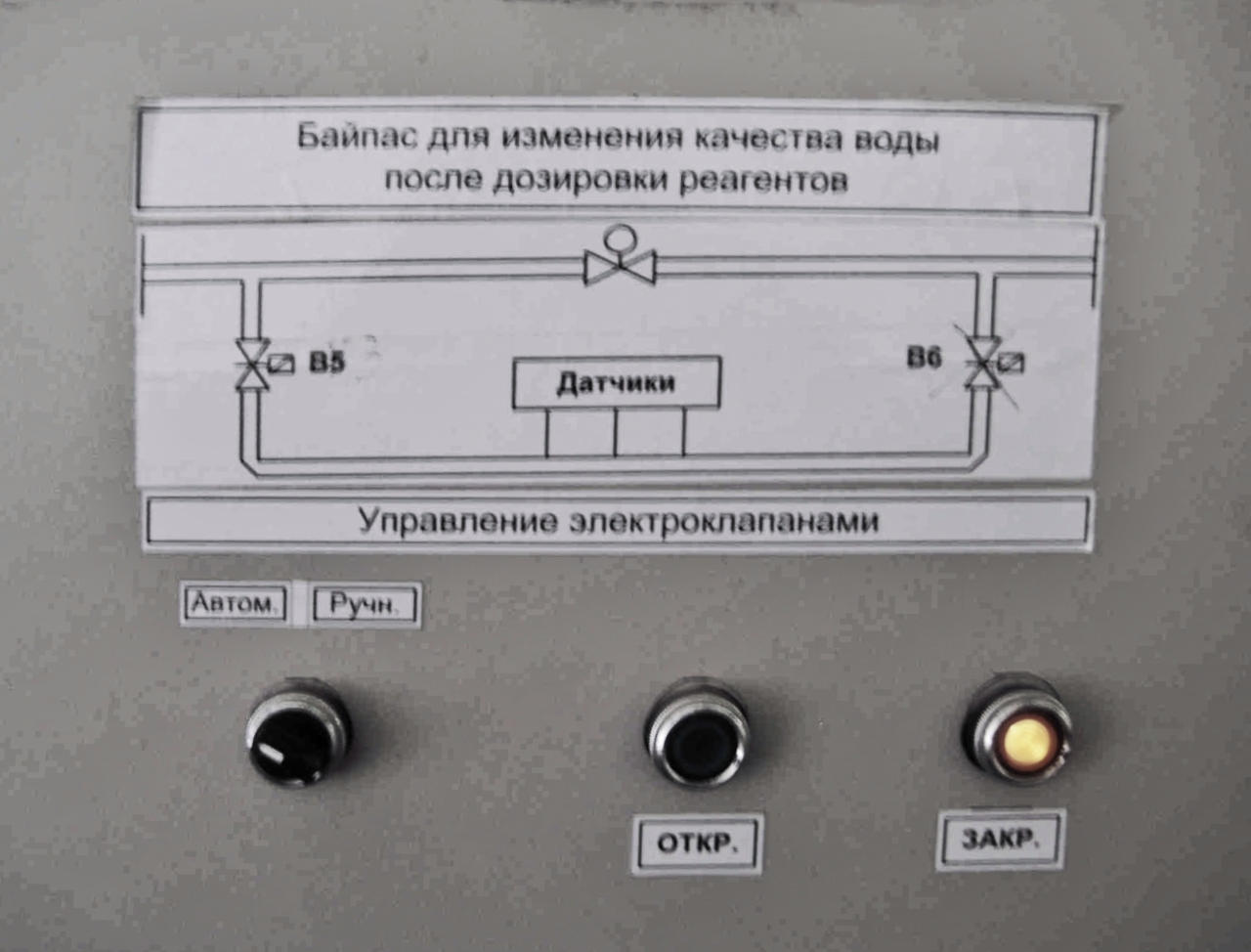

• С пультов местного управления, расположенных около механизмов.
• АСУ ТП должна работать в «Автоматическом» и «Ручном» режимах.

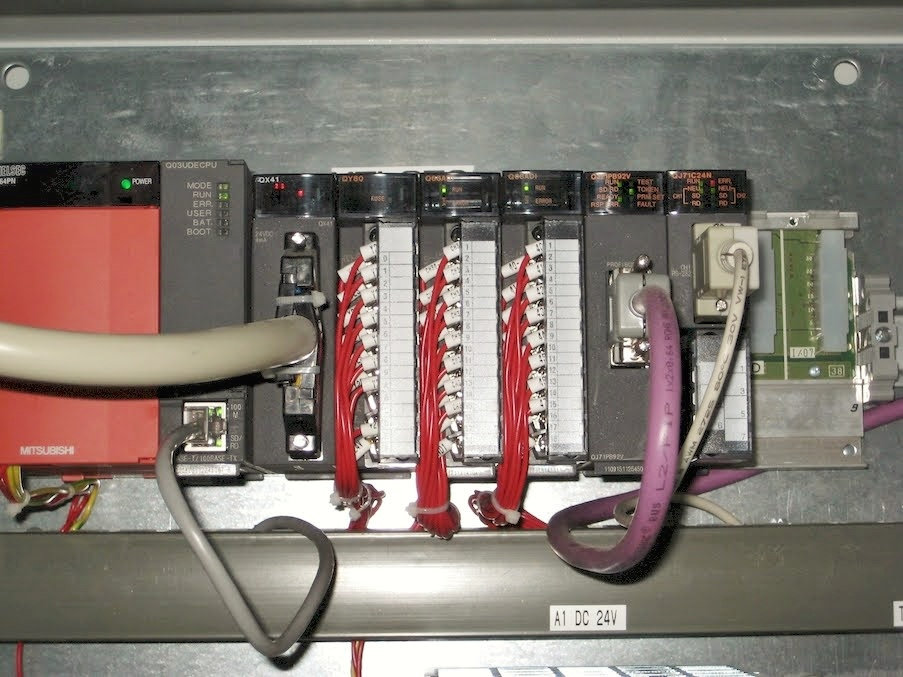

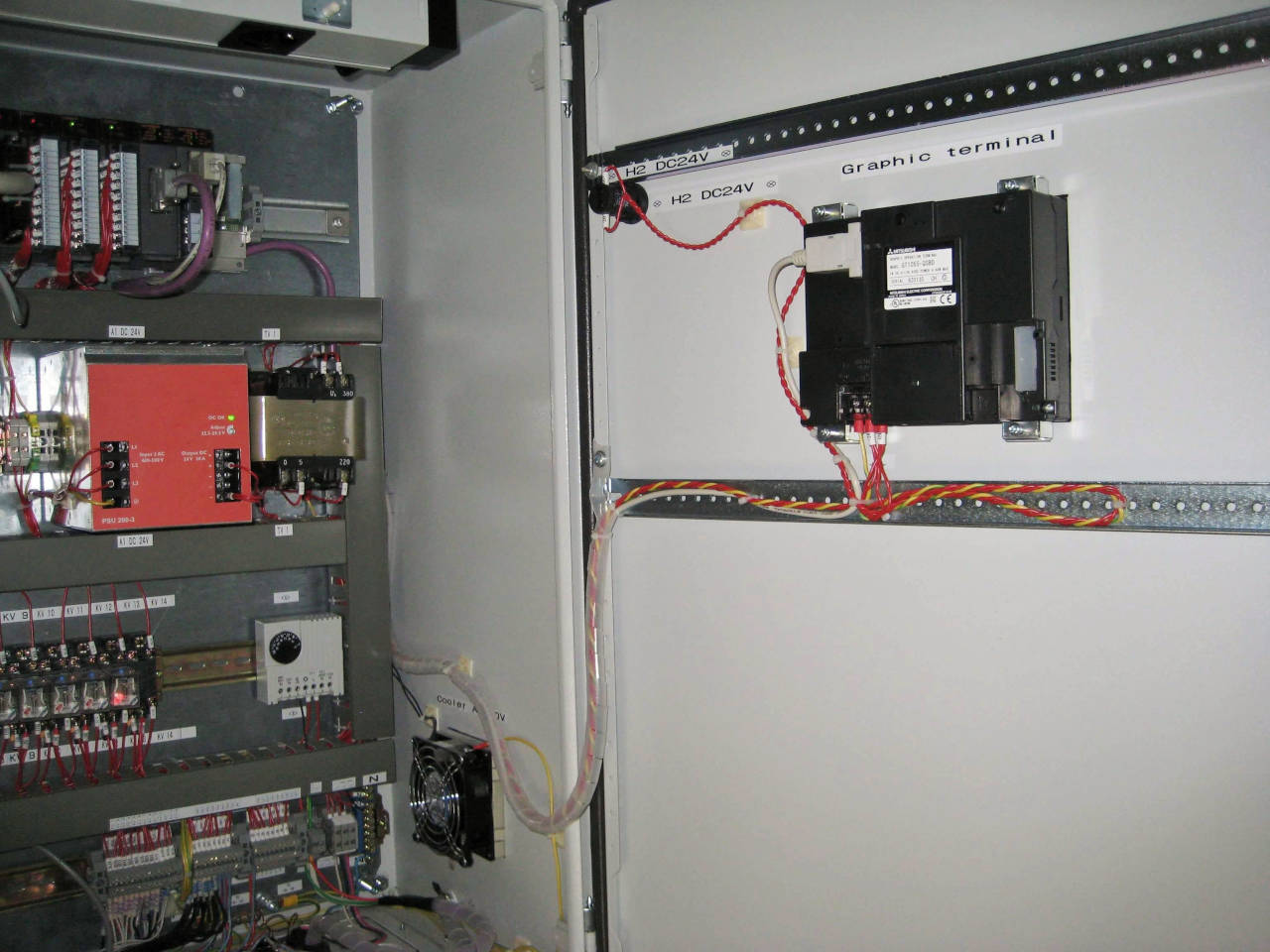

• Управление в диспетчерской должно осуществляться с компьютера, к которому по локальной вычислительной сети Ethernet подключены, пять контроллеров, расположенных в шкафах управления. Управление со шкафов должно осуществляться с помощью Touch панелей.

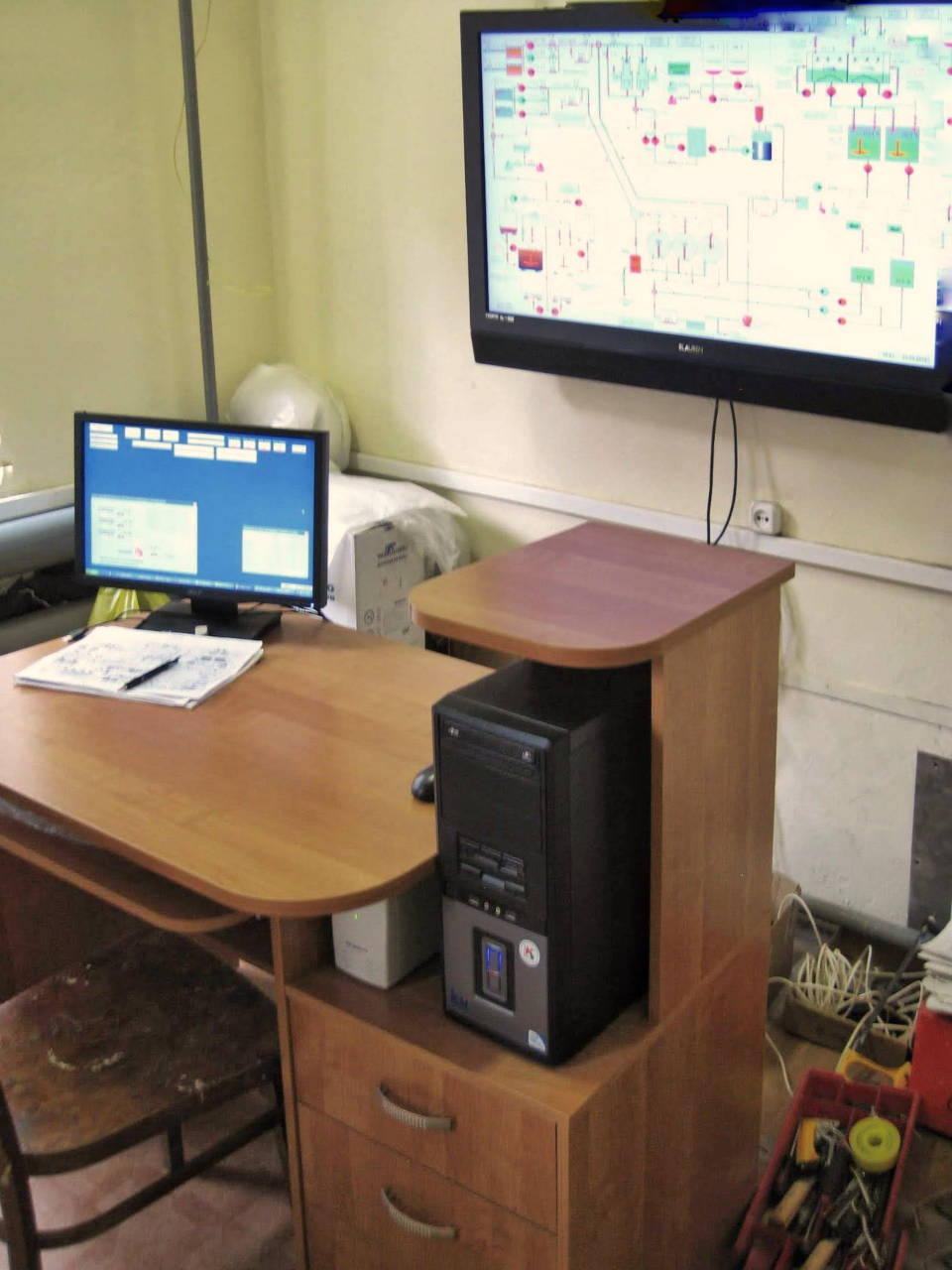

• В диспетчерской должна отображаться мнемосхема очистных сооружений, на ЖК панели размером не менее 46».

Проект был выполнен инженерным составом компании «Инженерные технологии» по техзаданию Заказчика.
