Манометры коррозионностойкие для измерения низких давлений газов Тип КМ (КМВ), Кс

Тип КМ (КМВ), Кс. Манометр для измерения давления сухих, газообразных агрессивных сред.

Область применения: нефтегазовая промышленность, химическая промышленность.

 Характеристики:

Диаметр корпуса:  100, 150 мм

Класс точности:  1,5

Диапазон показаний давлений, кПа:

KМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
KМВ	−1…1,5 / −1…3; −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5

 Рабочие диапазоны:    Постоянная нагрузка: ¾ шкалы

                                         Переменная нагрузка: ⅔ шкалы

                                        Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.

Диапазон рабочих температур, °C: Окружающая среда: −60…+60;   Измеряемая среда: −65…+100

Корпус:  IP54, IP65;   Нержавеющая сталь 08Х17Н13М2

Кольцо:  Нержавеющая сталь 08Х17Н13М2,   байонетное.

Чувствительный элемент (металлическая мембранная коробка): Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм: Нержавеющая сталь 08Х17Н13М2

Циферблат: Алюминий, шкала черная на белом фоне

Стекло:  Минеральное

Штуцер: Нержавеющая сталь 08Х17Н13М2

Присоединение: Радиальное

 Резьба присоединения: G½ или M20×1,5

Межповерочный интервал: 2 года

Климатическое исполнение: Группа Д2 по ГОСТ Р 52931;  климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150

Техническая документация: ТУ 4212-002-4719015564-2008;  ГОСТ 2405-88

Манометры КМ

Тип	Диаметр корпуса	Класс точности	Исполнение	Диапазон показаний давлений, кПа	Резьба присоединения	Присоединение (расположение штуцера)
КМ-22 Кс	100	1,5	IP54	0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60	G½ / М20×1,5	радиальное
КМ-22 Кс			IP65
КМ-32 Кс	150	1,5	IP54	0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60	G½ / М20×1,5	радиальное
КМ-32 Кс			IP65

 Мановакуумметры КМВ

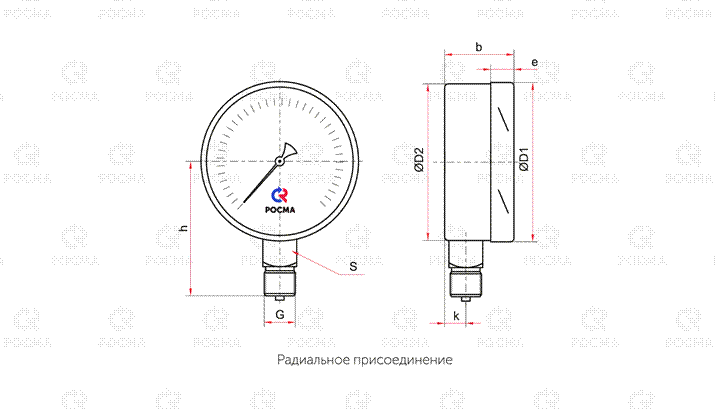

 Чертежи

Основные размеры (мм), вес (кг)

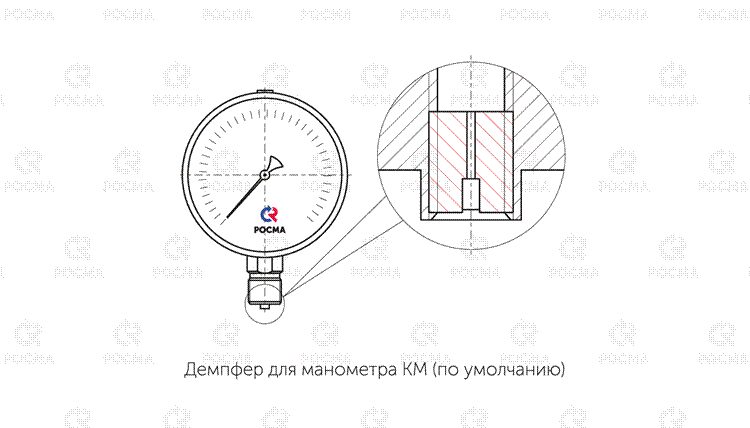

Демпфер для манометра КМ (по умолчанию)

 Монтаж и эксплуатация

Монтаж/демонтаж должен производиться  при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.

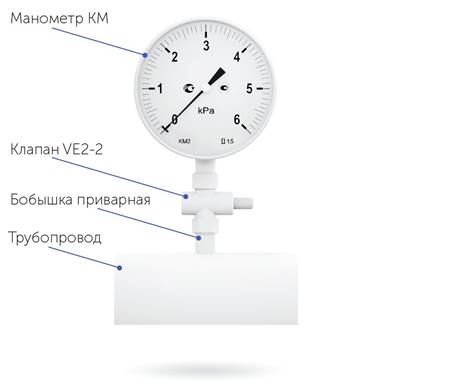

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

Дополнительное оборудование:

• Кнопочный запорный клапан АГ-М
• Бобышки из нержавеющей стали
• Переходники из латуни с наружным штуцером для шланга
• Резьбовые заглушки
• Уплотнительные кольца для манометров
• Указатели предельных значений
• Фторопластовые и паронитовые прокладки для манометров
• Кронштейн для крепления к стене с переходником
