Тип РПД-И-ОХ. Предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Измеряемые среды — не кристаллизующиеся горячие жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Характеристики:
Класс точности: 0,5
Диапазон измерений давлений, МПа: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
Предельное давление перегрузки: 200% от ВПИ, кроме РПД-И-ОХ 0...100 МПа
Диапазон рабочих температур, °C:
Окружающая среда: −40…+100
Измеряемая среда: -40…+150 (для жидкостей); -40...+150 (для газов и паров)
Выходной сигнал, мА: 4…20
Напряжение питания, В: 12…36
Потребляемая мощность, Вт: Не более 1
Время отклика, мс: ≤5
Корпус и штуцер: IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение: Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Резьба присоединения: G½ или М20х1,5
Межповерочный интервал: 5 лет
Климатическое исполнение:
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация:
НСРП. 421262.001ТУ
ГОСТ 22520-85
Датчики давления РПД-И-ОХ
|
Тип |
Класс точности |
Выходной сигнал |
Диапазон измерений давлений, МПа |
Резьба присоединения |
|
РПД-И-ОХ |
0,5 |
4…20 мА |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
G½ / М20×1,5 |
|
0…10 / 16 / 25 / 40 / 60 |
||||
|
0…100 |
Дополнительные опции
- Свидетельство о поверке к прибору
- Протокол поверки к прибору
- Индивидуальный паспорт на прибор
- Первичная заводская поверка
- Периодическая поверка
Чертежи:
Основные размеры (мм), вес (кг)
|
Тип |
D |
L |
b |
b1 |
h |
S |
S1 |
d1 |
G |
Вес |
|
РПД-И-ОХ |
26,5 |
16 |
48 |
128 |
101 |
27 |
18 |
5 |
G½ или М20х1,5 |
0,26 |

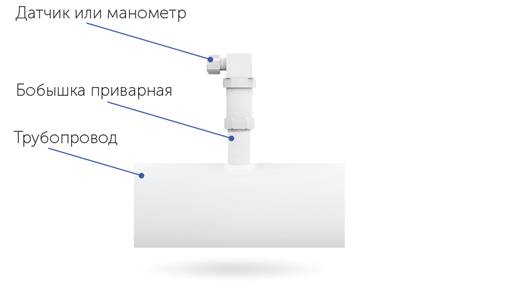

Монтаж и эксплуатация:
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
