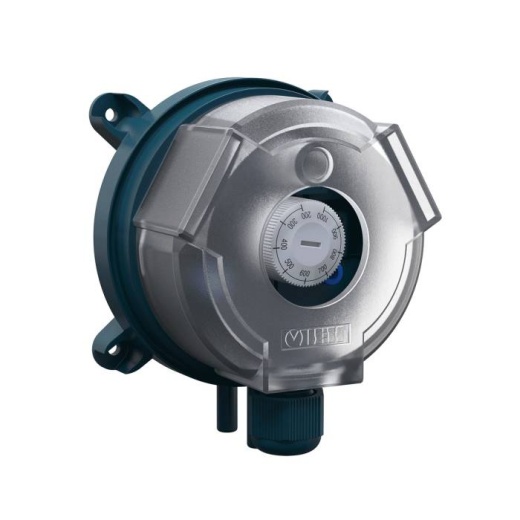

РД30 Реле перепада давления воздуха

Представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания.

Удобная и простая настройка – датчик реле давления воздуха поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.

Простой и быстрый ввод в эксплуатацию – комплект поставки включает в себя: реле давления, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.

Не требует подключения напряжения питания – для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

Подробности

Характеристики

Для технической консультации обращайтесь к инженерам:
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика

РД30 представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. В зависимости от разности давления относительно уставки реле замыкает или размыкает электрическую цепь, осуществляя дискретное управление аварийной сигнализацией.

Дифференциальное реле давления серии РД30 является экономичным и надежным решением для мониторинга давления в фильтрах, вентиляторах и воздуховодах HVAC-систем.

Реле применяются для контроля:

состояния (обрыва) приводных ремней вентиляторов;
засорения фильтров;
контроля изменения воздушного потока в воздуховодах систем вентиляции.

Среда измерения: Воздух, неагрессивные и негорючие газы.

Отличительные особенности:

Удобная и простая настройка – датчик реле давления воздуха поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.
Простой и быстрый ввод в эксплуатацию – комплект поставки включает в себя: реле давления, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.
Не требует подключения напряжения питания – для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

Основные характеристики:

Коммутируемый ток – до 1,5 А (250 В).
Диапазоны уставки: от 20 до 1000 Па.
Степень защиты корпуса – IP54.
Температура измеряемой среды: -20…+85 °С.
Перегрузочная способность – до 10 кПа.
Погрешность срабатывания – 15 %, но не менее ±10 Па.

Модификации:

Модификация	Диапазон задаваемой уставки перепада давления, Па	Дифференциал (Рдиф.), Па	Максимальный перепад давления, кПа	Температура эксплуатации
РД30-ДД200	20…200	10	10	-20…+85°С
РД30-ДД400	40…400	20	10	-20…+85°С
РД30-ДД500	50…500	20	10	-20…+85°С
РД30-ДД1000	200…1000	100	10	-20…+85°С

Технические характеристики:

Наименование параметра	Значение
	РД30- ДД200	РД30- ДД400	РД30- ДД500	РД30- ДД1000
Общие характеристики
Рабочая среда	Воздух, неагрессивные и негорючие газы
Диапазон задаваемой уставки перепада давления	20…200 Па	40…400 Па	50…500 Па	200…1000 Па
Дифференциал (Р_диф.), не более	10 Па	20 Па	20 Па	100 Па
Рабочий диапазон абсолютного давления	84...118 кПа
Максимальный перепад давления между штуцерами Р1 и Р2	10 кПа
Максимальный постоянный ток коммутации для цепей управления (U_пост = 24 В)	0,1 А
Максимальное переменное напряжение коммутации (U_пер)	250 В
Максимальный переменный ток коммутации (U_пер = 250 В)	1,5 А
Подведение давления к прибору	Через встроенные штуцеры Ø 6 мм
Погрешность срабатывания реле	±15 %, но не менее ±10 Па
Управляющий выход	Реле, SPDT
Подключение сигнальных проводов	К винтовым клеммам прибора
Подключение штуцера Р1	Область повышенного давления
Подключение штуцера Р2	Область пониженного давления
Диаметр подключаемого трехжильного кабеля	3...8 мм
Сопротивление изоляции (питание-корпус), не менее:
– при 250 В	20 МОм
– при 250 В на верхнем пределе рабочего диапазона температур	5 МОм
Конструктивные параметры
Расположение оси крепежного отверстия прибора	Вертикально, штуцерами вниз
Степень защиты по ГОСТ 14254	IP54
Масса прибора, не более:
– без упаковки	150 г
– в упаковке	270 г
Характеристики надежности
Средняя наработка на отказ, не менее	87 000 ч
Срок службы, не менее	10 лет
Гарантийный срок эксплуатации	12 месяцев
Условия эксплуатации
Температура окружающей среды	–20...+85 °С
Относительная влажность, не более	85 % (при +25 °С)

Схемы подключения и габаритные размеры:

Диаграмма срабатывания

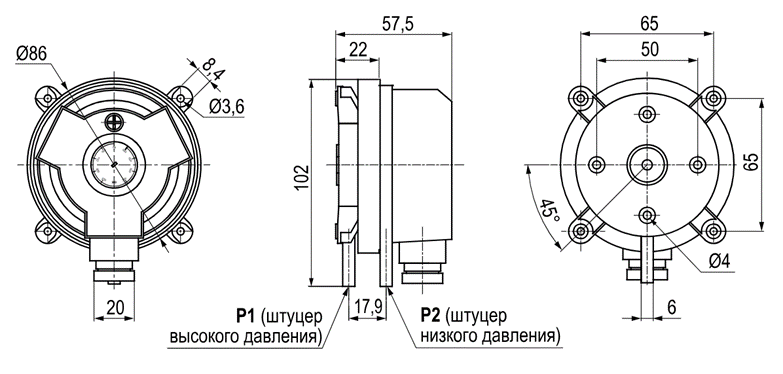

Габаритные и присоединительные размеры:

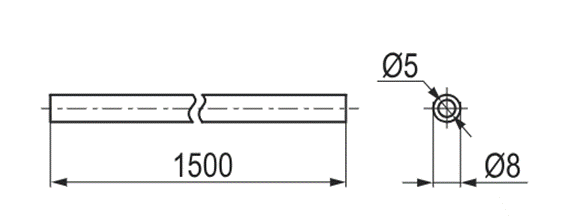

Габаритные и присоединительные размеры импульсной трубки

Габаритные и присоединительные размеры штуцера
